Machines de meulage et de polissage de la surface des lames de scie pour le travail des métaux

Machines de meulage et de polissage de la surface des lames de scie pour le travail des métaux

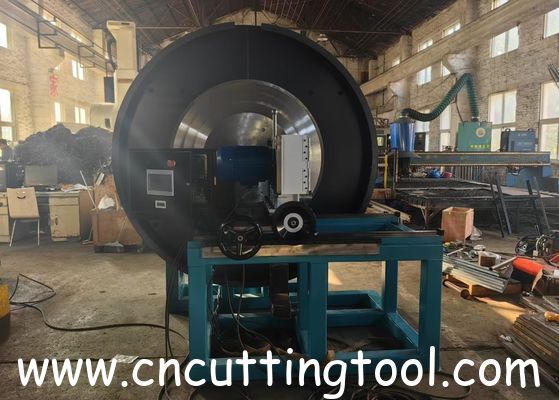

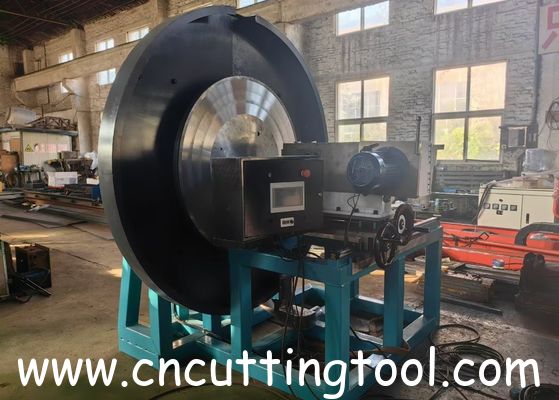

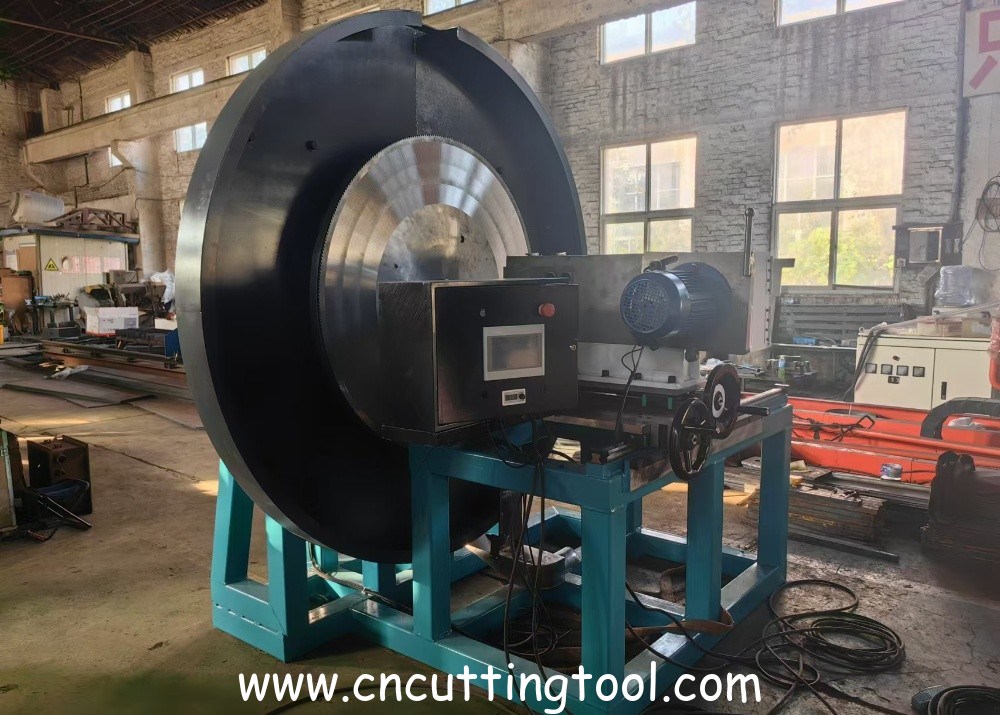

Cette machine de polissage est conçue pour réaliser le polissage de la lame de scie conique; éliminer la rouille et couper l'accumulation sur la surface de la lame de scie réparée.Il peut être utilisé pour le polissage fin sur la surface de la lame de scie plate; la rouille et l'accumulation sur la surface de la lame de scie retravaillée peuvent être éliminées.

La machine de polissage est divisée en trois parties: la partie de la table tournante, la partie de marche et la partie de la tête de meulage.

1Partie de banc de travail: spécification de traitement standard de la lame de scie 600-2200 mm (gamme optimale applicable 1000-2200) (des équipements de spécifications non standard peuvent également être produits).L'épaisseur de la lame de scie de polissage est de 4 à 16 mm.

Le cadre de la table de travail est soudé par une section en acier, et la table tournante de la table de travail adopte une structure en acier coulé.le plateau de table ne se déforme pas et assure une résistance suffisante de la table de travail (comme indiqué à la figure 7)La surface supérieure de la table de travail est faite de coton en caoutchouc doux pour assurer la stabilité et la résistance au glissement de la lame de scie, de sorte qu'elle puisse avoir suffisamment de frottement pour répondre aux besoins de broyage.La table de travail est équipée d'un réducteur et d'une courroie (voir figure 6).La puissance du moteur est de 5,5 kW. Après avoir traversé le réducteur, il y a suffisamment de couple pour faire tourner la table de travail et répondre à la résistance de broyage de la lame de scie.Il peut réaliser la régulation de vitesse sans pas de 0-65 rpm (peut également être conçu selon le client) pour atteindre les exigences de vitesse dans différents modes de meulageTant que l'huile de lubrification est suffisante pour la partie de la table de travail, les travaux d'entretien et de réparation ne sont pas nécessaires dans un délai de 10 ans.

La table de travail dispose d'un réservoir d'eau de meulage intégré et la pompe à eau de levage de 250 watts fournit suffisamment d'eau de refroidissement circulant à la roue de meulage de la tête de meulage à travers le tuyau.

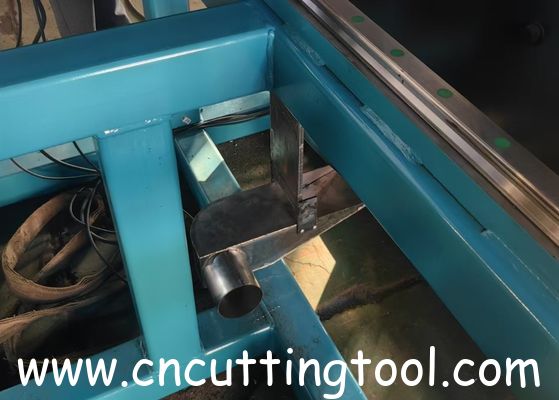

2. Partie de marche: le rail de guidage de marche est composé de deux ensembles de 40 paires de rails de guidage linéaires pour répondre à la droiture du voyage (comme indiqué sur la figure 2).La transmission de puissance est entraînée par un moteur de 1 kW pour entraîner le réducteurLa commutation manuelle et automatique est réalisée par l'embrayage.

La partie marchante peut être réglée par la charnière pour obtenir le meulage de surface de la lame de scie avec angle de dégagement latéral (comme indiqué sur la figure 4).

3. Partie de la tête de meulage: divisée en alimentation de la tête de meulage, marche de la tête de meulage et rotation de la tête de meulage.

3.1. L'alimentation de la tête de broyage est divisée en deux modes d'alimentation: manuel et automatique.l'alimentation manuelle peut être utilisée pour ajuster la quantité d'alimentation en fonction des différentes conditions de travail de la lame de scie lors de sa réparation..

3.2. La tête de broyage est déplacée d'avant en arrière par des engrenages et des supports. La vitesse de déplacement peut atteindre 0-0,8 m/min selon le broyage et le polissage.

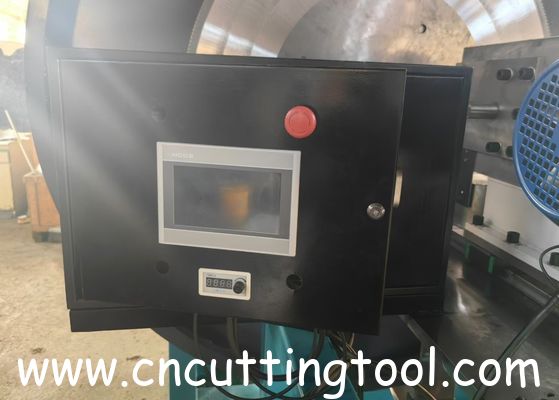

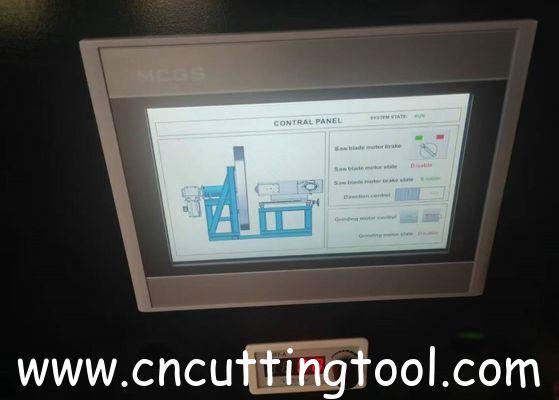

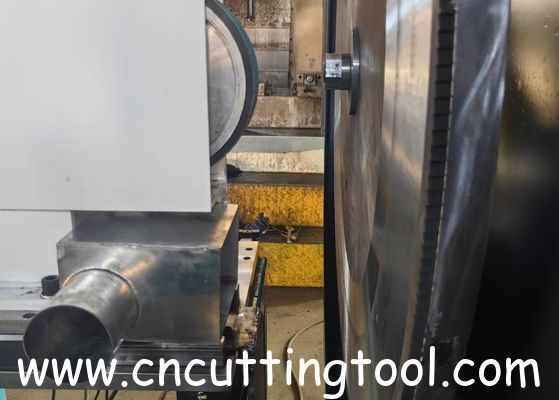

3.3. Il existe deux types de roulement de la tête de meulage, roue de meulage et courroie de meulage. Selon les différentes conditions de la lame de scie, le moteur de la roue de meulage de la tête de meulage est de 3 kW,et la meule est entraînée par la courroie pour tourner. Le diamètre de la meule est de 300 mm; le moteur d'entraînement de la courroie à broche est de 5,5 kW. La commutation de la meule et de la courroie est réalisée en changeant la meule ou la courroie.il y a différents commandes de démarrage et d'arrêt sur le panneau de commande.

Spécification
