Lieu d'origine: | Chine |
Nom de marque: | EF |
Numéro de modèle: | 273 |
Quantité de commande min: | 1 |
---|---|
Prix: | 175000 |
Détails d'emballage: | paquet navigable |
Délai de livraison: | 3 mois |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 1 jeu en 3 mois |
Type de coupe: | Double lame | Modèle: | 219 |
---|---|---|---|
Épaisseur maximale de coupe: | 10 mm | Max Dia: | 219 mm |
Matériau de coupe: | tuyaux et tubes en acier |

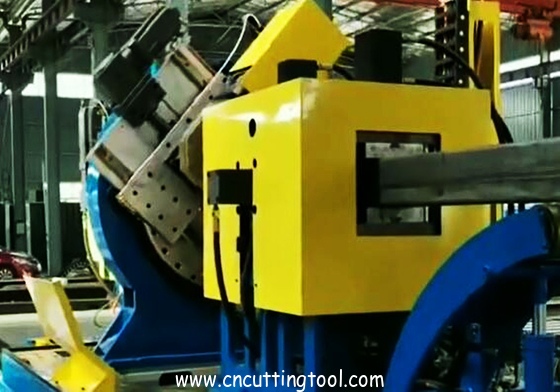

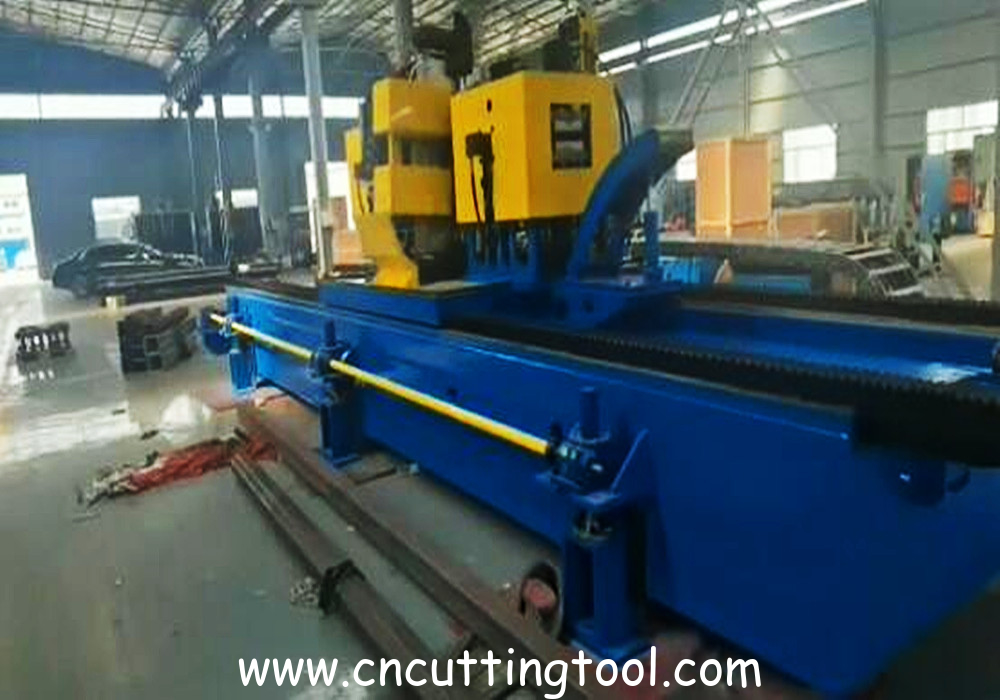

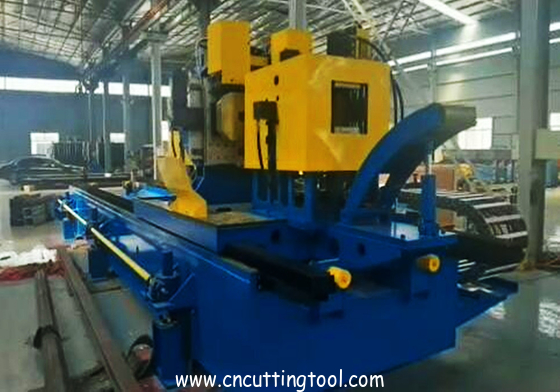

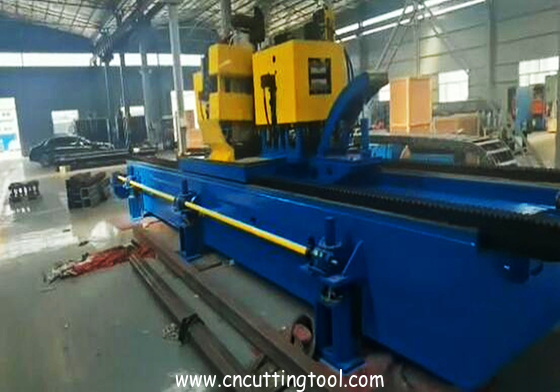

Scie à froid à double lame volante pour profils de tubes de grande taille
Méthode de coupe

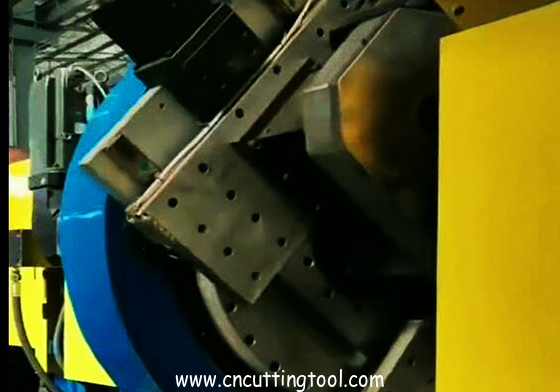

Il y a 2 lames de scie à fraisage pour couper le long du contour extérieur du tuyau.
La scie volante à longueur fixe de fraisage CNC est composée de deux parties: une structure mécanique et un système de commande automatique.les paramètres des tuyaux et autres informations sur la table de fonctionnement, et la scie volante à longueur fixe à fraisage CNC complète automatiquement le processus complet du cycle de démarrage rapide, de suivi synchrone, de coupure de serrage et de retour rapide.
Avantages de la scie à profilés
Économiser des lames de scie et réduire les coûts:
Les lames de scie sur les deux côtés étendent la paroi du tuyau dans la coupe pour réaliser l'imitation de la paroi du tuyau de coupe qui simule la trajectoire du tuyau.et le prix de deux petites lames de scie est inférieur à celui des grandes lames de scie avec des méthodes de coupe conventionnelles.
Lamelle de scie à pointe de carbure, augmenter la force:
Il peut couper des tuyaux soudés avec des côtes internes et des matériaux de haute résistance.La durée de vie de coupe est plus de deux fois celle des lames de scie ordinaires.
Coupe en ligne, qualité stable et efficacité élevée:
Selon le type de tuyau de coupe, le diamètre du tuyau, l'épaisseur de la paroi, les exigences de vitesse de la chaîne de production et d'autres conditions de travail,la solution de coupe peut être adaptée aux utilisateurs grâce au système de servo. améliorant ainsi l'efficacité et la stabilité de l'équipement, économisant ainsi du matériel et du temps.
Scie à fraisage 219 | ||
Matériau de coupe | Q195 Q235 SPCC | |
Portée de coupe |

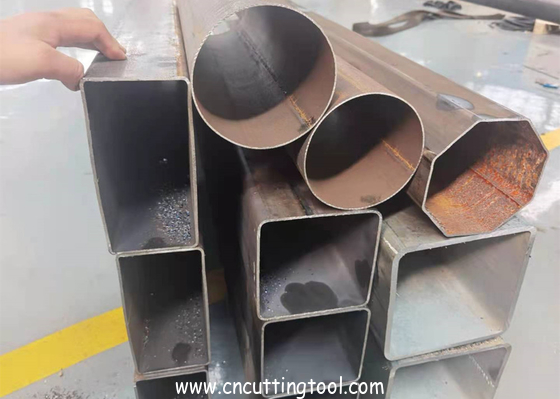

Tuyaux ronds max. 219 mm | Épaisseur:2.0 à 10 mm |
Tubes carrées Max150x150mm | ||
Tubes rectangulaires | ||
Plage de vitesse de production | 36-40m/min ((lorsque le CTL est de 6 mètres, OD140mm, épaisseur 3,0mm) | |
Coupe à la longueur | Min 1500 mm | |
Tolérance de longueur | +-1,5 mm, la fluctuation de vitesse de la ligne de production ne doit pas dépasser 2% | |
Hauteur de la perceuse après coupure | Maximum 0,25 mm | |
Voltage | AC 380V,3PH,50HZ | |
Partie mécanique | ||
Longueur de la scie à fraisage | 8600*1800*1800mm ((Les dessins définitifs prévalent.) | |
Moteur | Moteur d'entraînement: 22 kW | Servo moteur |
Moteur tourne-disque: 3,14 kW | ||
Moteur tourne-disque: 3,14 kW | ||
Moteur d'alimentation1.9 kW | ||
Moteur d'alimentation1.9 kW | ||
Moteur de lame de scie: 15 kW | ||
Moteur de lame de scie: 15 kW | ||
Moteur de levage:3.3 kW | ||
Chemin de fer de guidage linéaire | Taïwan HIWIN 65 | |

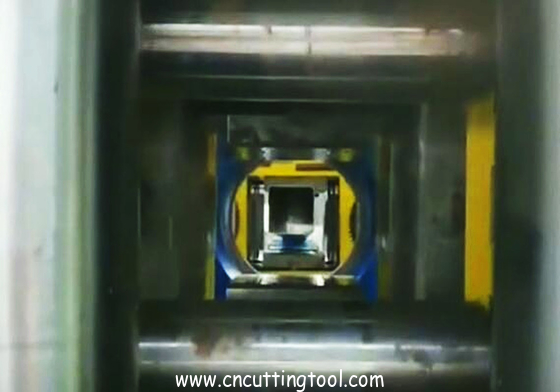

Dispositif de serrage | Type hydraulique | |
Les spécifications et les modèles du bloc de pince sont fournis. | l'extrémité d'entrée est conique pour éviter que le tuyau d'acier ne soit rayé | |
Système d'approvisionnement en huile | Appareil automatique de ravitaillement en carburant | |
Lames de scie | TCT | |
Boîte de vitesses à broche | Taïwan Liming | |
Échafaudage | Taïwan | |
Protection des câbles | Chaîne de traction domestique | |
Protection du chariot | d'une largeur n'excédant pas 1 mm, |
