| Lieu d'origine: | Chine |
| Nom de marque: | EF |
| Numéro de modèle: | 273 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 175000 |
| Détails d'emballage: | paquet navigable |
| Délai de livraison: | 3 mois |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1 jeu en 3 mois |
| Type de coupe: | lame à double | Modèle: | 219 |
|---|---|---|---|
| Épaisseur de coupe maximale: | 10mm | Max Dia: | 219 mm |
| Matériau de coupe: | tuyaux et tubes en acier | Type de coupe: | lame à double |
| Modèle: | 219 | Épaisseur de coupe maximale: | 10mm |
| Max Dia: | 219 mm | matériau de coupe: | tuyaux et tubes en acier |

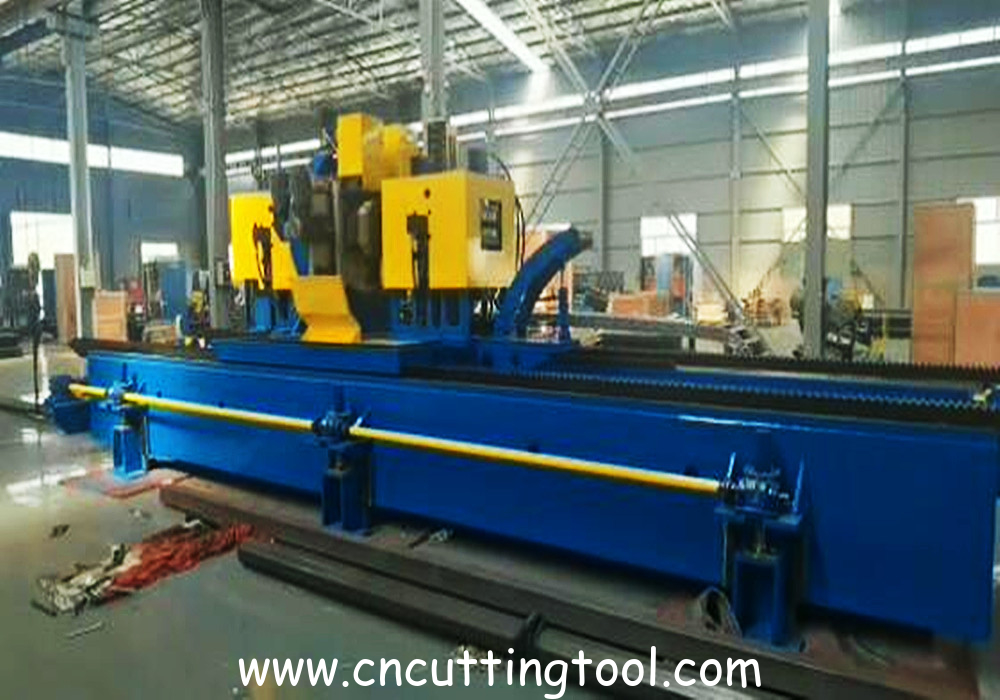

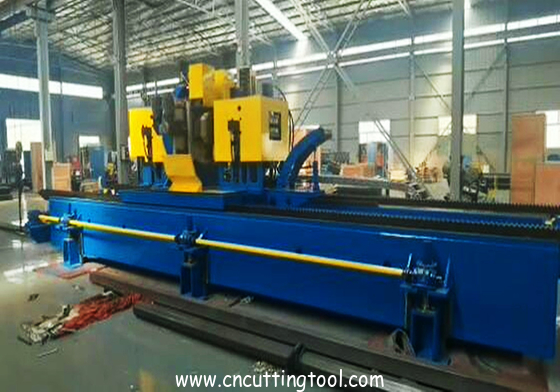

Scie de fraisage CNC à double lame entièrement automatique pour tube de diamètre 273
Méthode de coupe
Il y a 2 lames de scie de fraisage pour couper le long du contour extérieur du tube.
La machine de scie volante à longueur fixe par fraisage CNC est composée de deux parties : la structure mécanique et le système de contrôle automatique. L'utilisateur définit la longueur de coupe, les paramètres du tube et d'autres informations sur la table d'opération, et la machine de scie volante à longueur fixe par fraisage CNC complète automatiquement le processus complet de démarrage rapide, de suivi synchrone, de serrage, de coupe et de retour rapide.
Avantages de la scie de fraisage de profil
Économie de lames de scie et réduction des coûts :
Les lames de scie des deux côtés prolongent la paroi du tube dans la coupe pour réaliser la coupe imitant la paroi du tube qui simule la trajectoire du tube. Ainsi, la taille des lames de scie utilisées est considérablement réduite, et le prix de deux lames de scie de petite taille est inférieur à celui des grandes lames de scie avec des méthodes de coupe conventionnelles.
Lame de scie à pointe carbure, augmentation de la résistance :
Elle peut couper des tubes soudés avec des nervures internes et des matériaux à haute résistance. Elle a une gamme d'applications plus large et améliore considérablement la durée de vie de la lame de scie. La durée de vie de coupe est plus de deux fois supérieure à celle des lames de scie ordinaires.
Coupe à longueur en ligne, qualité stable et haute efficacité :
Selon le type de tube à couper, le diamètre du tube, l'épaisseur de la paroi, les exigences de vitesse de la ligne de production et d'autres conditions de travail, la solution de coupe peut être adaptée aux utilisateurs grâce au système servo. Améliorant ainsi l'efficacité et la stabilité de l'équipement, économisant les coûts de matériel et de temps.
| Scie de fraisage 219 | ||
| Matériau de coupe | Q195 Q235 SPCC | |
|
Plage de coupe |
Tube rond Max 219mm | Épaisseur : 2,0-10mm |
| Tube carré Max 150x150mm | ||
| Tube rectangulaire | ||
| Plage de vitesse de production | 36-40m/min (lorsque CTL 6 mètres, OD140mm, épaisseur 3,0mm) | |
| Coupe à longueur | Min 1500mm | |
| Tolérance de longueur | +-1,5mm, la fluctuation de vitesse de la ligne de production ne doit pas dépasser 2% | |
| Hauteur des bavures après la coupe | Max 0,25mm | |
| Tension | AC 380V, 3PH, 50HZ | |
| Partie mécanique | ||
| Longueur de la scie de fraisage | 8600*1800*1800mm (Les dessins finaux prévaudront.) | |
| Moteur | Moteur d'entraînement : 22KW | Servomoteur |
| Moteur de plateau tournant : 3,14KW | ||
| Moteur de plateau tournant : 3,14KW | ||
| Moteur d'alimentation : 1,9KW | ||
| Moteur d'alimentation : 1,9KW | ||
| Moteur de lame de scie : 15KW | ||
| Moteur de lame de scie : 15KW | ||
| Moteur de levage : 3,3KW | ||
| Rail de guidage linéaire | Taiwan HIWIN 65 | |
| Dispositif de serrage | Type hydraulique | |
| Les spécifications et les modèles du bloc de serrage sont fournis | l'extrémité d'entrée est conique pour empêcher le tube d'acier d'être rayé | |
| Système d'alimentation en huile | Dispositif de ravitaillement automatique | |
| Lame de scie | TCT | |
| Boîte de vitesses de broche | Taiwan Liming | |
| Crémaillère | Taiwan KH | |
| Protection des câbles | Chaîne de traînée domestique | |
| Protection du chariot | avec des tampons de sécurité de chariot à l'avant et à l'arrière de la scie | |
