| Lieu d'origine: | Chine |
| Nom de marque: | EF |
| Numéro de modèle: | 426 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 175000 |
| Détails d'emballage: | paquet navigable |
| Délai de livraison: | 3 mois |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1 jeu en 3 mois |
| Type de coupe: | lame à double | Modèle: | 426 |
|---|---|---|---|
| Épaisseur de coupe maximale: | 10mm | Max Dia: | 426mm |

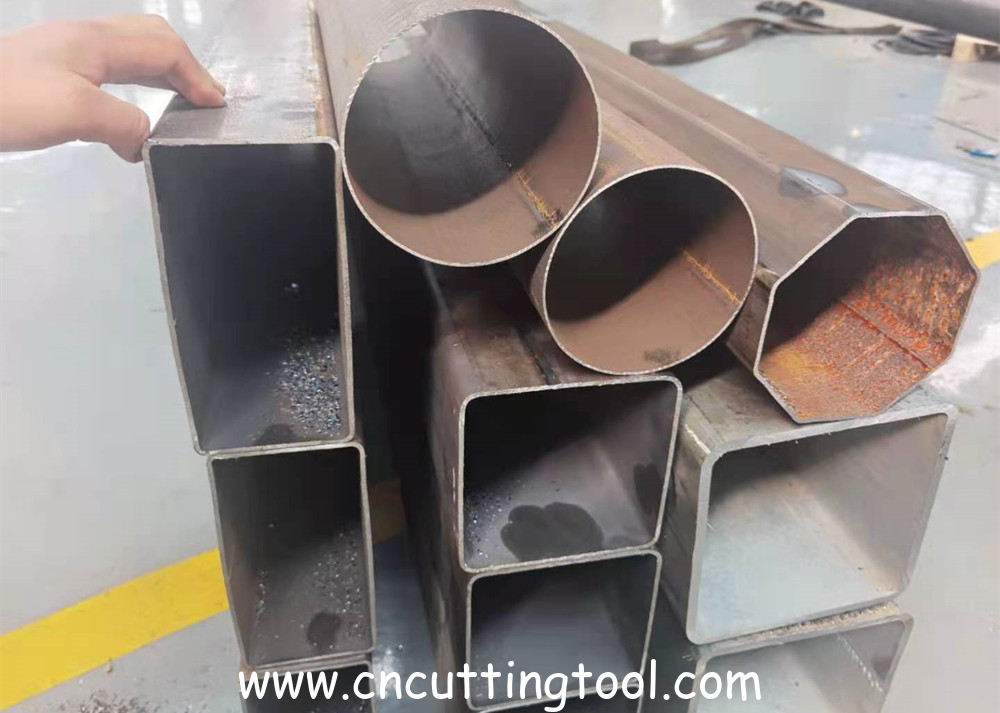

| matériau de coupe: | tuyaux et tubes en acier |

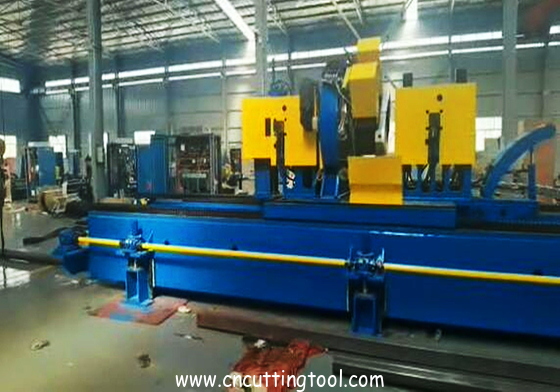

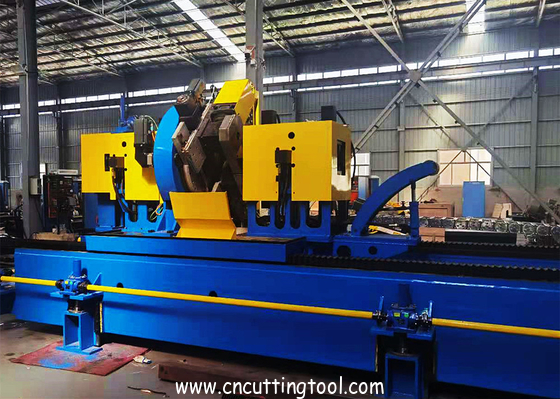

Scie de coupe à froid à double lame de scie pour tuyaux et tubes en acier 426 max
Méthode de coupe

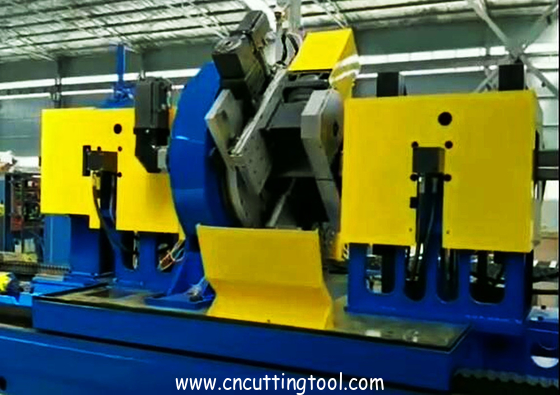

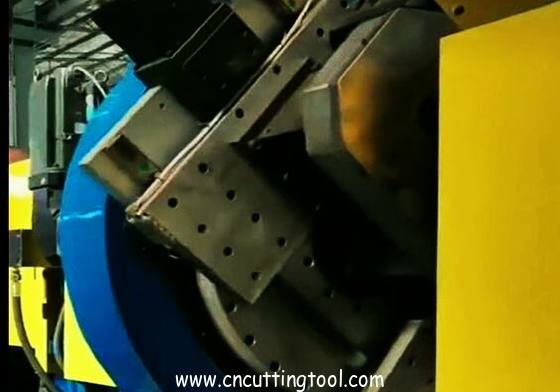

Il y a 2 lames de scie à fraiser pour couper le long du contour extérieur du tuyau.
La scie volante à longueur fixe de fraisage CNC est composée de deux parties : une structure mécanique et un système de contrôle automatique. L'utilisateur définit la longueur de coupe, les paramètres du tuyau et d'autres informations sur la table d'opération, et la scie volante à longueur fixe de fraisage CNC termine automatiquement le processus de cycle complet de démarrage rapide, de suivi synchrone, de coupe de serrage et de retour rapide.
Avantages de la scie à profiler
Économisez des lames de scie et réduisez les coûts : les lames de scie des deux côtés prolongent la paroi du tuyau dans la coupe pour réaliser la coupe imitant la paroi du tuyau qui simule la trajectoire du tuyau. Ainsi, la taille des lames de scie utilisées est considérablement réduite et le prix de deux lames de scie de petite taille est inférieur à celui des grandes lames de scie avec des méthodes de coupe conventionnelles.
Lame de scie à pointe en carbure, augmente la résistance : elle peut couper des tuyaux soudés avec des nervures internes et des matériaux à haute résistance. Il a une gamme d'applications plus large et améliore considérablement la durée de vie de la lame de scie. La durée de vie de coupe est plus de deux fois supérieure à celle des lames de scie ordinaires.
Coupe à longueur en ligne, qualité stable et haute efficacité : selon le type de tuyau de coupe, le diamètre du tuyau, l'épaisseur de paroi, les exigences de vitesse de la ligne de production et d'autres conditions de travail, la solution de coupe peut être adaptée aux utilisateurs via le système d'asservissement. Améliorant ainsi l’efficacité et la stabilité de l’équipement, économisant ainsi des coûts de matériel et de temps.
| Scie à fraiser | ||
| Matériel de coupe | Q195 Q235 SPCC | |
|
Plage de coupe |
Tube rond Max 219mm | Épaisseur: 2,0-10 mm |
| Tube carré Max150x150mm | ||
| Tube rectangulaire | ||
| Plage de vitesse de production | 36-40 m/min (lorsque CTL 6 mètres, OD140 mm, épaisseur 3,0 mm) | |
| Couper à longueur | Minimum 1500 mm | |
| Tolérance de longueur | +-1,5 mm, la fluctuation de vitesse de la ligne de production ne doit pas dépasser 2 % | |
| Hauteur des bavures après coupe | Maximum 0,25 mm | |
| Tension | C.A. 380V,3PH,50HZ | |
| Partie mécanique | ||
| Longueur de la scie à fraiser | 8600*1800*1800mm (les dessins finaux prévaudront.) | |
| Moteur | Moteur d'entraînement : 22 KW | Servomoteur |
| Moteur du plateau tournant : 3,14 KW | ||
| Moteur du plateau tournant : 3,14 KW | ||
| Moteur d'alimentation : 1,9 KW | ||
| Moteur d'alimentation : 1,9 KW | ||
| Moteur de lame de scie : 15 KW | ||
| Moteur de lame de scie : 15 KW | ||
| Moteur de levage : 3,3 KW | ||
| Rail de guidage linéaire | Taïwan HIWIN 65 | |

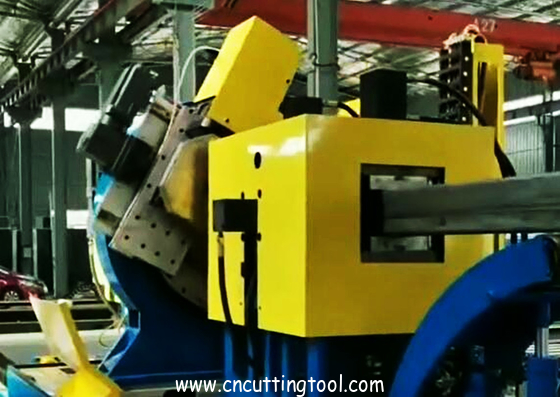

| Dispositif de serrage | Type hydraulique | |
| Les spécifications et les modèles du bloc de serrage sont fournis | l'extrémité d'entrée est conique pour éviter que le tuyau en acier ne soit rayé | |
| Système d'approvisionnement en huile | Dispositif de ravitaillement automatique | |
| Lame de scie | TCT | |
| Boîte de vitesses de broche | Chaulage à Taïwan | |
| Crémaillère | Taïwan KH | |
| Protection des câbles | Chaîne de traînage domestique | |
| Protection du chariot | avec tampons de sécurité du chariot à l'avant et à l'arrière de la machine à scier | |
