| Lieu d'origine: | Chine |
| Nom de marque: | EF |
| Certification: | NO |
| Numéro de modèle: | 2 000 mm |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | USD20000-25000/set |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
| pour le diamètre de la lame de scie: | 1000-2000 mm | durcissement: | flamme |
|---|---|---|---|
| Gaz: | oxygène / propane | Fonction: | Augmenter la dureté des dents des dents |
| Plage de dureté: | HRC30-60 | matériau de lame scieuse: | Acier MNV |

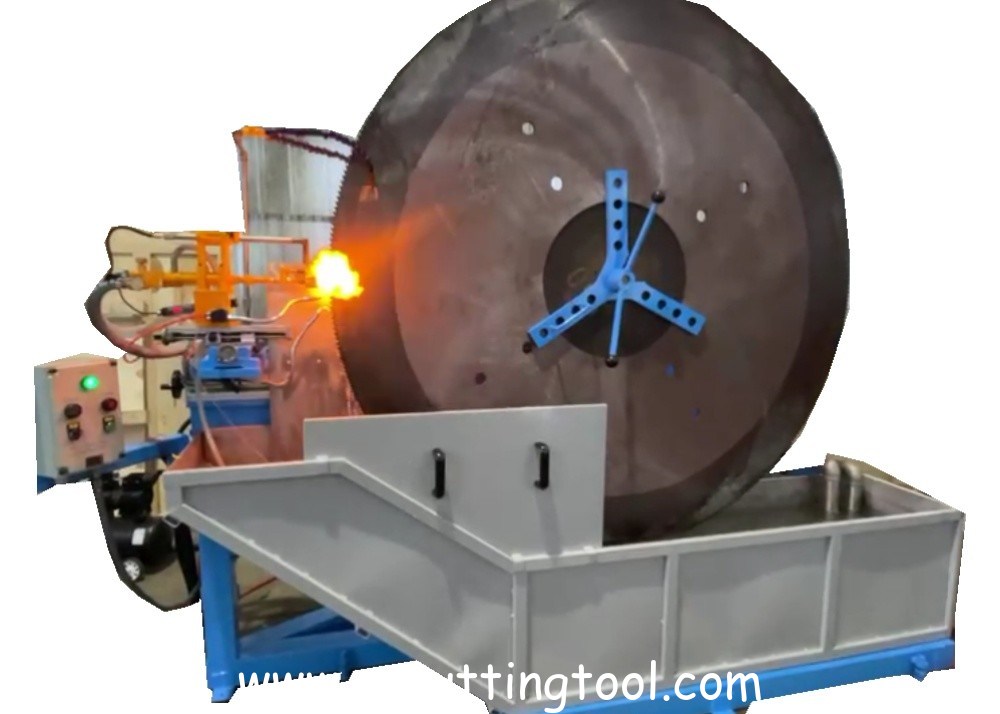

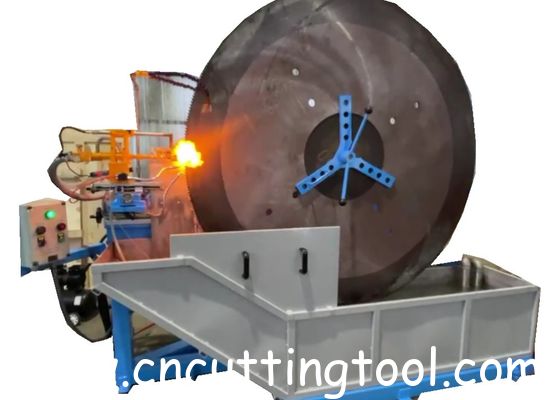

Machine automatique de trempe à flamme pour dents de scie
Principe de fonctionnement de la machine automatique de trempe à flamme pour dents de scie
La pièce peut obtenir une dureté et une résistance à l'usure élevées grâce à la trempe superficielle par chauffage à la flamme, améliorant ainsi les propriétés mécaniques de la pièce. Comme la vitesse de chauffage de la trempe à la flamme est très élevée, le grain d'austénite n'a pas tendance à grossir et à s'affiner en peu de temps, de sorte que la température de trempe à la flamme est beaucoup plus élevée que la trempe ordinaire. Pour obtenir une couche trempée plus légère, on peut utiliser une vitesse de trempe plus rapide, la température de chauffage étant prise à la limite supérieure ou inférieure, au contraire. La dureté et la profondeur de trempe de la trempe à la flamme dépendent du rapport de mélange des gaz et du temps de chauffage.
Processus de fonctionnement de la machine automatique de trempe à flamme pour dents de scie

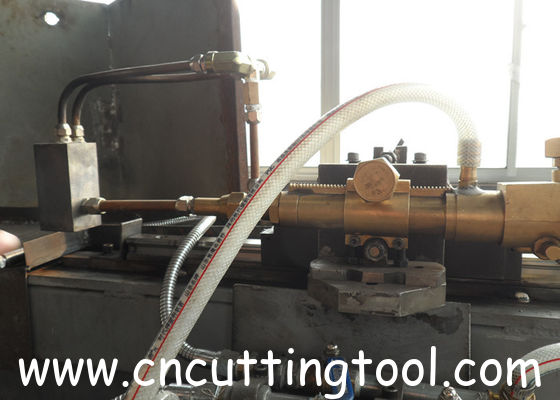

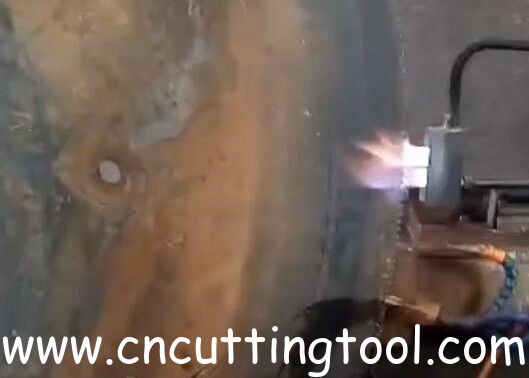

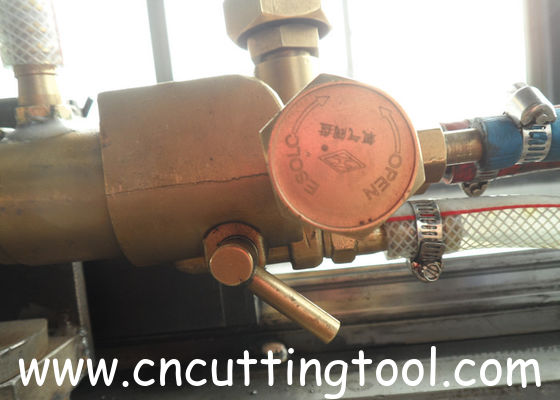

L'oxygène liquide et le propane sont convertis en gaz et acheminés vers le générateur de flamme au moyen d'un vaporiseur. Le générateur de flamme est monté sur un rail mobile et ajuste la position du générateur de flamme en fonction de l'épaisseur et du diamètre de la lame de scie. Après le positionnement, démarrez l'entraînement de la broche principale pour faire tourner la pièce, puis allumez, ouvrez l'eau de refroidissement de la pièce, ajustez la flamme en ajustant la proportion de gaz d'admission du générateur de flamme, observez la profondeur de chauffage de la pièce, ouvrez l'eau de refroidissement de trempe après avoir atteint les exigences.
Application et caractéristiques de la machine automatique de trempe à flamme pour dents de scie

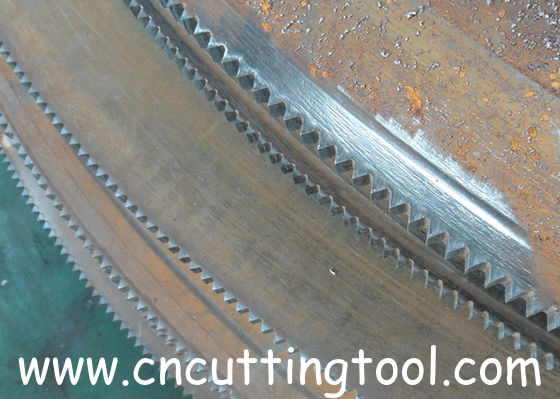

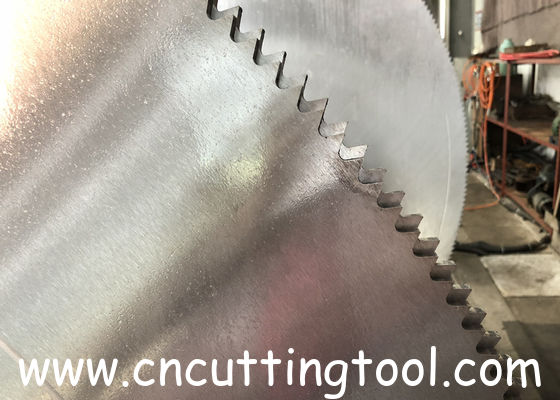

Pour le traitement thermique des pointes de dents de lames de scie de diamètres 1000-2000 mm,
Épaisseur : 8 -16 mm avec trempe à la flamme
Structure extrêmement robuste pour une utilisation longue et sans problème avec des exigences de maintenance minimales grâce à un bâti de machine robuste réalisé en assemblage soudé.
La conception unique du brûleur garantit un réchauffement fiable de la pointe de la dent à l'endroit désiré avec une excellente visibilité du processus de conversion.
Usinage rapide de la lame de scie grâce à des vitesses de cycle et d'avance élevées
Empêche de manière fiable la trempe superficielle des creux de dents et garantit des résultats de trempe élevés et reproductibles (nettement supérieurs au processus de trempe par induction)
Spécifications techniques de la machine automatique de trempe à flamme pour dents de scie
| Modèle | EFCH-2000 |
| Diamètre extérieur de la lame (mm) | Φ1000-Φ2000 |
| Plage de dureté | HRC30-HRC60 |
| Taille maximale de la lame (diamètre extérieur*épaisseur) | 2000*15.5 |
| Hauteur du centre de la broche au-dessus du sol (mm) | 1450 |
| Pression de travail de l'oxygène (MPa) | 3 |
| Pression de travail du propane (MPa) | 2.5 |
| Pression de travail du compresseur d'air (MPa) | 0.3 |
| Tension de fonctionnement (V) | AC 380V/50Hz 3 phases |
| Puissance du moteur du centre de la broche (kw) | 2.0 |
| Puissance du moteur de déplacement (kw) | 0.75 |
| Puissance de la pompe (kw) | 1.5 |
| Puissance totale (kw) | 4.05 |
| Poids (environ) (T) | 1.6 |
| Dimensions (LxlxH) (mm) | 2900*2020*1050 |
Remarque : Les données techniques seront modifiées en fonction de la conception finale.
ÉTENDUE DE LA LIVRAISON
| Machine principale | 1 jeu |
|
Course de déplacement 800mm Engrenage et crémaillère d'entraînement de déplacement |
|
| Générateur de flamme (appareil) | 1 pc |
| Bain de refroidissement | 1 pc |
| Buses d'eau | 2 jeux |
| Compresseur d'air | 1 jeu |
| Armoire de commande électrique | 1 jeu |
