Lieu d'origine: | Chine |
Nom de marque: | EFFEMAX |
Certification: | CE |
Numéro de modèle: | E2300 |
Quantité de commande min: | 1 série |
---|---|
Prix: | 50000-60000USD/SET |
Détails d'emballage: | étui en bois sans fumigation |
Délai de livraison: | 35 jours |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 10 ensembles par m |
Max diameter: | 2300mm | usage: | rolling and tension for steel disc |
---|---|---|---|
application: | diamond saw blade manufacture |

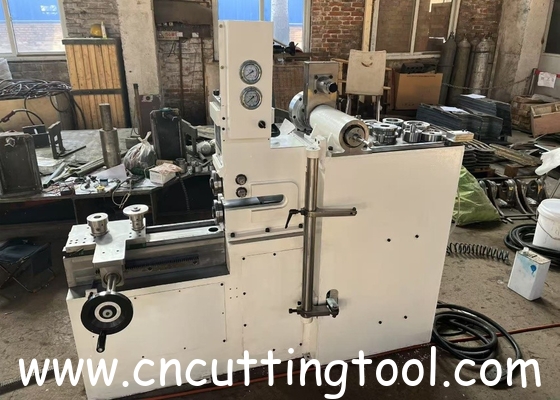

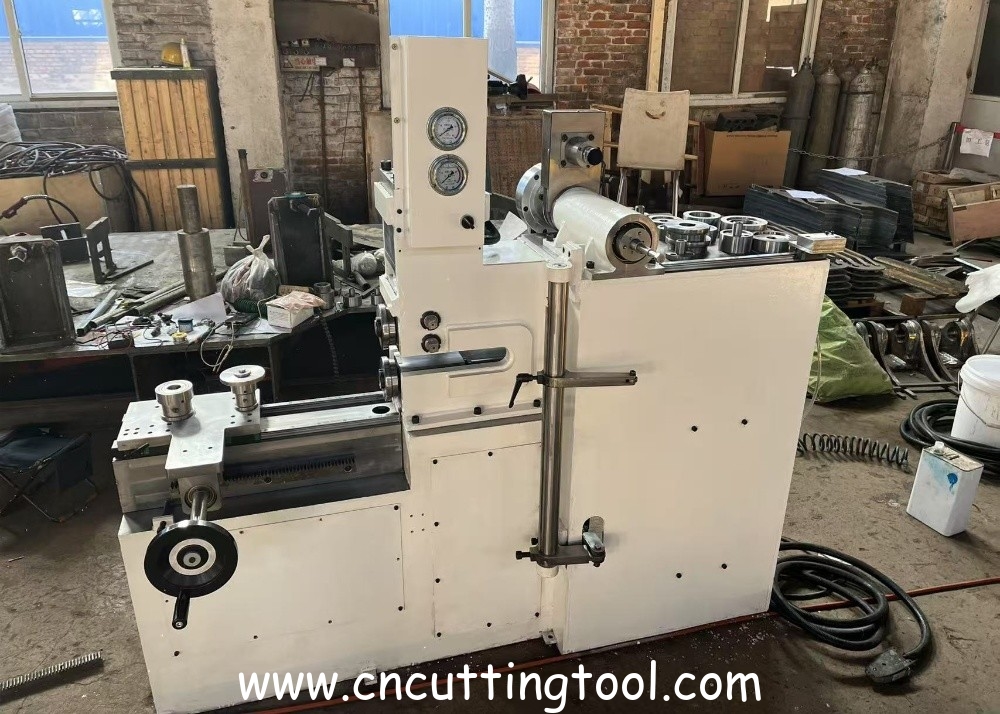

Machine hydraulique de tension et de roulage de lames de scie circulaire
Description du produit
La machine de tension et de roulage de lames de scie est un équipement nécessaire dans le processus de fabrication et de reconditionnement des lames de scie circulaire. Cette machine se compose de deux parties, le roulage et le test, c'est un équipement spécial qui intègre la technologie de l'ordinateur, de la mesure laser, du positionnement, de l'hydraulique, etc., et qui se caractérise par une apparence simple et une utilisation facile.
Cette machine de tension et de roulage de lames de scie est principalement utilisée pour le test de faux-rond, le test et la correction de la tension des flans de scies circulaires, et la structure de base comprend : un socle de machine, un mécanisme d'application de la tension, une partie de roulage, un support de roulage de lame de scie circulaire, un dispositif de mesure, un dispositif supplémentaire, un système de test de faux-rond, un système hydraulique, un système électrique.
La machine de test et de roulage de tension est très nécessaire pour les lames de scie circulaire, y compris la coupe de pierre, les lames de scie diamantées, les lames de scie pour la coupe de métaux et aussi les lames de scie TCT.
Mais comme l'épaisseur des lames de scie pour la coupe de métaux est plus épaisse que celle des lames de scie diamantées générales et que la lame de scie conique est spéciale en épaisseur, la machine de test de tension diamantée traditionnelle n'est pas adaptée et suffisamment performante pour les travaux de test quotidiens, nous avons donc développé cette machine de test et de roulage de tension spécifique aux lames de coupe de métaux.
Avantage
Grande plage de diamètres de 1000 mm à 2500 mm
L'épaisseur doit être conçue selon la demande, pourrait atteindre 16 mm ou plus

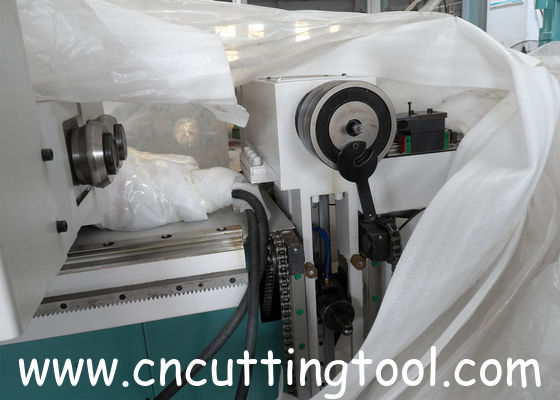

La tête de roulage peut pivoter et se positionner en fonction de l'état de la lame.
Mesure laser de haute précision à 0,01 mm

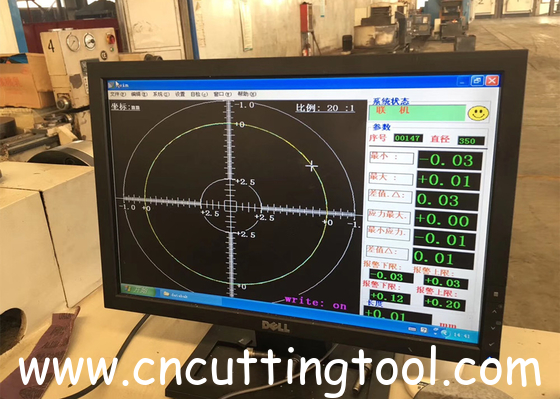

Les valeurs de tension et de déflexion sont affichées visuellement
Le cadran affiche la pression, qui est réglable

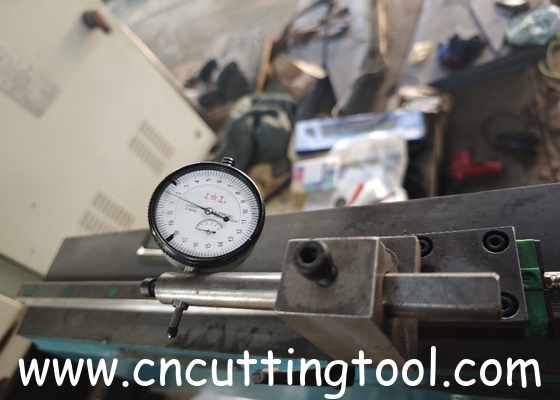

Détection des cercles concentriques assistée par micromètre
Système entièrement hydraulique, sans composants pneumatiques
Mesure directe du point zéro
Le logiciel est disponible en anglais

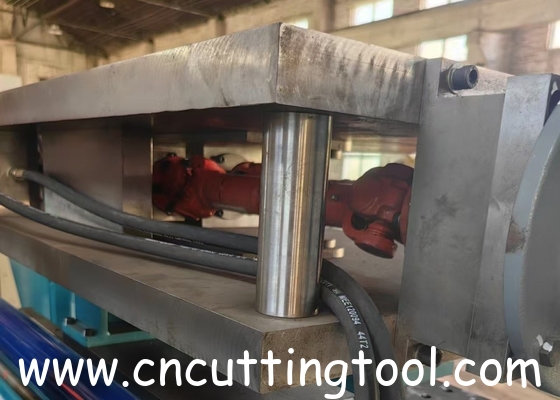

Cadre et composants solides

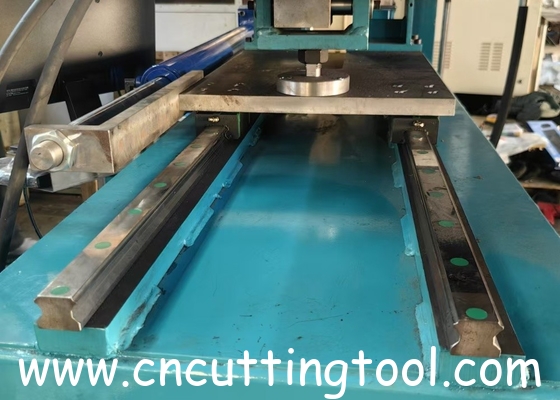

Guides linéaires
Avec ces avantages, cette machine sera une bonne aide dans votre production et votre reconditionnement de lames de scie à chaud.
La machine de tension est un équipement standard pour les lames de scie haut de gamme, qui résout le problème des vibrations de coupe des lames de scie et résout le problème de l'ajustement de différentes tensions à différentes vitesses. La structure est faite de matériaux trempés, solides et durables, et est polie à la main.
Fonction principale
Test de faux-rond pour les lames de scie et les noyaux en acier
Test de tension pour les lames de scie et les noyaux en acier
Travail de roulage pour l'ajustement de la tension des lames de scie et des noyaux en acier
Données techniques
Données techniques | Type : E1000 |
Épaisseur maximale de test (mm) | 15 |
Diamètre maximal de test (mm) | 1000 |
Diamètre minimal de test (mm) | 200 |
Dimensions (LxlxH) (mm) | 2210x1380x1500 |
Poids (kg) | 900 |
Force de roulage maximale (KN) | 50 |
Tension nominale (V) | 380/400 |
Fréquence (Hz) | 50/60 |
Puissance (KW) | 3.5 |
Barre de connexion pneumatique | 6 |
Données techniques | Type : E2000 |
Épaisseur maximale de test (mm) | 15 |
Diamètre maximal de test (mm) | 2000 |
Diamètre minimal de test (mm) | 200 |
Dimensions (LxlxH) (mm) | 2710x1380x1500 |
Poids (kg) | 1100 |
Force de roulage maximale (KN) | 100 |
Tension nominale (V) | 380/400 |
Fréquence (Hz) | 50/60 |
Puissance (KW) | 4 |
Barre de connexion pneumatique | 6 |
Données techniques | Type : E3000 |
Épaisseur maximale de test (mm) | 15 |
Diamètre maximal de test (mm) | 3000 |
Diamètre minimal de test (mm) | 800 |
Dimensions (LxlxH) (mm) | 4400x1600x1800 |
Poids (kg) | 1700 |
Force de roulage maximale (KN) | 100 |
Tension nominale (V) | 380/400 |
Fréquence (Hz) | 50/60 |
Puissance (KW) | 4 |
Barre de connexion pneumatique | 6 |
