| Lieu d'origine: | Chine |
| Nom de marque: | EF |
| Certification: | NO |
| Numéro de modèle: | 2 000 mm |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | USD25000-30000/set |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
| pour le diamètre de la lame de scie: | 1000-2000 mm | durcissement: | flamme |
|---|---|---|---|
| Gaz: | oxygène / propane | Fonction: | Augmenter la dureté des dents des dents |
| Plage de dureté: | HRC30-60 | matériau de lame scieuse: | Acier MNV |

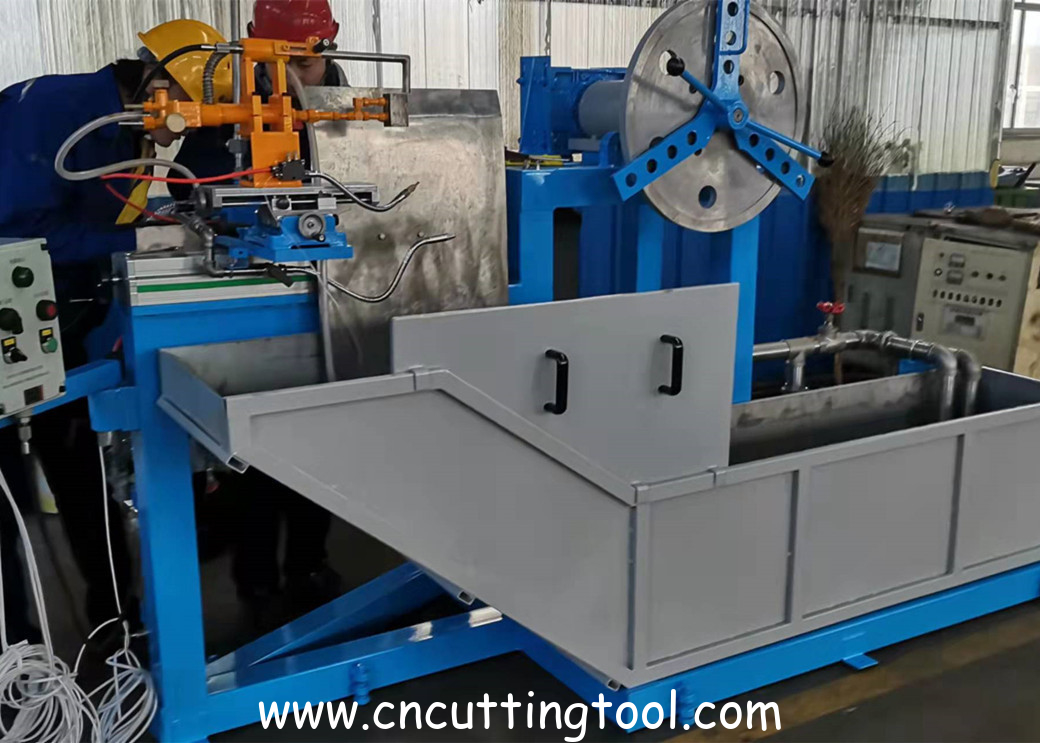

Machine de trempe à la flamme à usinage rapide et à allumage automatique pour dents de grandes lames de scie
Principe de fonctionnement
La pièce peut obtenir une dureté et une résistance à l'usure élevées grâce à la trempe superficielle par chauffage à la flamme, améliorant ainsi les propriétés mécaniques de la pièce. Comme la vitesse de chauffage de la trempe à la flamme est très élevée, le grain d'austénite n'est pas facile à croître et à s'épaissir en peu de temps, la température de trempe à la flamme est donc beaucoup plus élevée que la trempe ordinaire. Pour obtenir une couche trempée plus légère, on peut utiliser une vitesse de trempe plus rapide, la température de chauffage pour prendre la limite supérieure ou prendre la limite inférieure au contraire. La dureté et la profondeur de trempe de la trempe à la flamme dépendent du rapport de mélange des gaz et du temps de chauffage.
Processus de travail

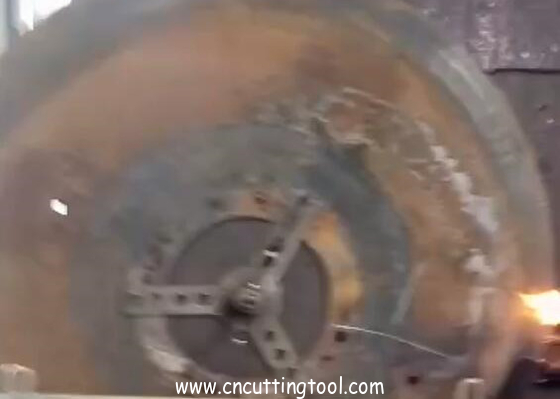

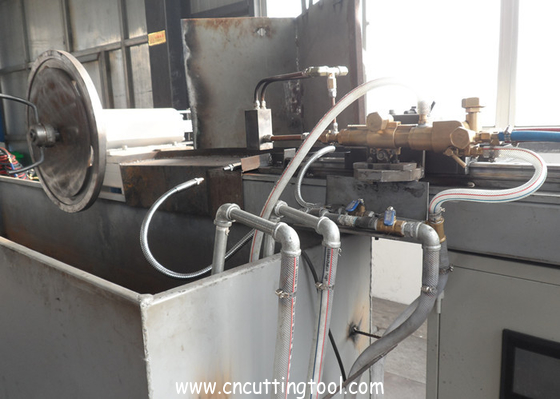

L'oxygène liquide et le propane sont convertis en gaz et acheminés vers le générateur de flamme au moyen d'un vaporisateur. Le générateur de flamme est monté sur un rail mobile et ajuste la position du générateur de flamme en fonction de l'épaisseur et du diamètre de la lame de scie. Après le positionnement, démarrez l'entraînement de l'arbre principal pour faire tourner la pièce, puis l'allumage, ouvrez l'eau de refroidissement de la pièce, ajustez la flamme en ajustant la proportion de gaz d'entrée du générateur de flamme, observez la profondeur de chauffage de la pièce, ouvrez l'eau de refroidissement de trempe après avoir atteint les exigences.
Application et caractéristiques

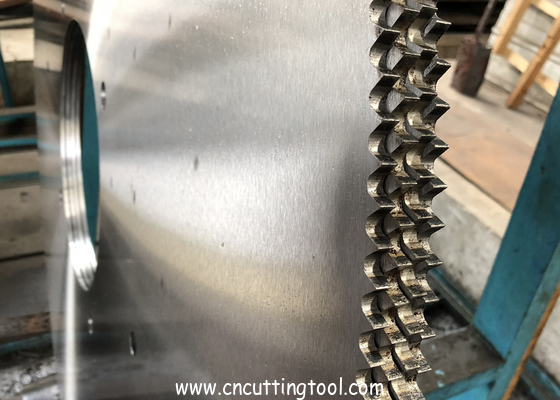

Pour le traitement thermique de la pointe des dents de lames de scie de diamètres 1000-2000 mm,
Épaisseur : 8 -16 mm avec trempe à la flamme
Structure extrêmement robuste pour un fonctionnement durable et sans problème avec des exigences de maintenance minimales grâce à un bâti de machine robuste réalisé en tant qu'ensemble soudé.
La conception unique du brûleur garantit un réchauffement fiable de la pointe de la dent à l'endroit avec une excellente visibilité du processus de conversion
Usinage rapide de la lame de scie grâce à des vitesses de cycle et d'avance élevées
Empêche de manière fiable la trempe superficielle des gorges des dents et assure des résultats de trempe reproductibles et élevés (nettement supérieurs au procédé de trempe par induction)
Spécifications techniques
| Modèle | EFCH-2000 |
| Diamètre extérieur de la lame (mm) | Ф1000-Ф2000 |
| Plage de dureté | HRC30-HRC60 |
| Taille maximale de la lame (diamètre extérieur * épaisseur) | 2000*15.5 |
| Hauteur du centre de la broche au-dessus du sol (mm) | 1450 |
| Pression de service de l'oxygène (MPa) | 3 |
| Pression de service du propane (MPa) | 2.5 |
| Pression de service du compresseur d'air (MPa) | 0.3 |
| Tension de fonctionnement (V) | AC 380V/50Hz 3 phases |
| Puissance du moteur du centre de la broche (kW) | 2.0 |
| Puissance du moteur de translation (kW) | 0.75 |
| Puissance de la pompe (kW) | 1.5 |
| Puissance totale (kW) | 4.05 |
| Poids (environ) (T) | 1.6 |
| Dimensions (LxlxH) (mm) | 2900*2020*1050 |
Remarque : Les données techniques seront modifiées en fonction de la conception finale.
ÉTENDUE DE LA FOURNITURE
| Machine principale | 1 ensemble |
|
Distance de translation 800 mm Engrenage et crémaillère d'entraînement de translation |
|
| Générateur de flamme (appareil) | 1 pc |
| Réservoir de refroidissement | 1 pc |
| Ressort d'eau | 2 ensembles |
| Compresseur d'air | 1 ensemble |
| Armoire de commande électrique | 1 ensemble |
