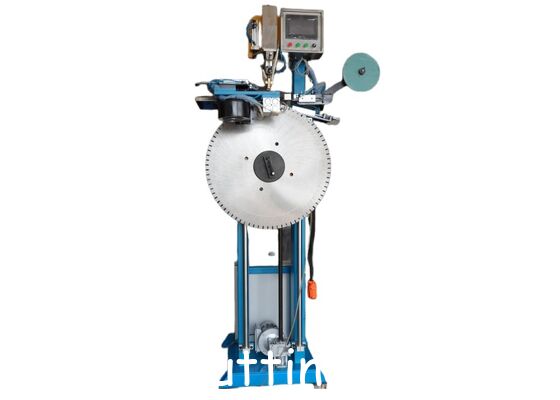

Machine à brasser automatique à haute fréquence pour ligne de réparation de lames de scie à diamants

Machine de brasage automatique à haute fréquence pour ligne de réparation de lames de scie diamantées

Cette machine de soudage automatique est principalement utilisée pour souder des segments sur les dents du noyau d'acier diamanté avec un diamètre de 800 à 2200 mm.

Caractéristiques

1. Rotation de la lame de scie par entraînement moteur, positionnement de la dent de scie par interrupteur de détection photoélectrique, alarme automatique en cas de défaut de fonctionnement.

2. Réglable pour les segments R/F, les segments L/T, le temps de soudage, le temps de refroidissement, le nombre de dents à souder, le soudage par saut selon la demande réelle.

3. Alimentation automatique de la soudure, alimentation des segments, brossage du flux, positionnement avec une grande précision

Avec contrôle à écran tactile et opération IHM

Facile à utiliser et à entretenir

Applicable pour le soudage de segments pour lames de scie de coupe de pierre

Processus

Le processus de brasage par induction électrique est montré et expliqué en regardant la machine en action qui automatise certaines parties de ce processus, avec l'aide de l'appui manuel sur les boutons au bon moment et de l'ajout manuel des matériaux nécessaires pour que le brasage de la lame diamantée soit terminé. Les lames diamantées sont utilisées pour couper des matériaux particulièrement difficiles à couper, tels que la pierre, le béton ou l'asphalte. Les segments s'usent avec une utilisation intensive et doivent ensuite être remplacés pour que la lame soit à nouveau efficace pour couper des matériaux difficiles. Cette vidéo montre le processus de soudage de nouveaux segments diamantés autour du bord extérieur d'une grande lame.

Après l'avoir décapée, elle sera nettoyée avec une ponceuse à air, il est important que la surface soit propre lors du soudage afin que tout adhère, maintenant elle passera par le cycle de chauffage, 24 secondes, le segment devient rouge, maintenant elle passe par le cycle de refroidissement, l'indexeur, pince la lame, puis elle passera à nouveau par le cycle, ajout de flux, la soudure n'adhérera pas sans le flux, placement du segment, chauffage des deux côtés en même temps, moins de chaleur sur la lame, bonne consistance pour le segment, perte minimale de segment.

Spécification

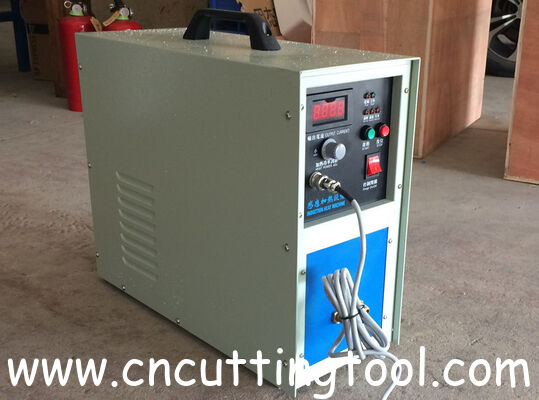

Chauffage par induction haute fréquence

Caractéristiques

Option de tension haute fréquence : 220V, 380V, 415V, 440V

Fréquence de travail de suivi automatique, bonne adaptabilité à l'inducteur

Basse fréquence de travail et haute puissance, bonne perméabilité thermique

Avec fonction de protection contre les surtensions, surintensités, surchauffes, manque d'eau, manque de phase, etc.
