| Lieu d'origine: | Chine |
| Nom de marque: | EF |
| Certification: | NO |
| Numéro de modèle: | 2 000 mm |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | USD20000-25000/set |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
| pour le diamètre de la lame de scie: | 1800 à 2200 mm | durcissement: | flamme |
|---|---|---|---|
| Gaz: | oxygène |

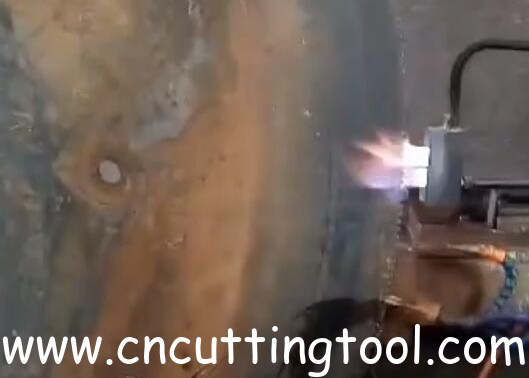

Machine de trempe à la flamme pour l'augmentation de la dureté des dents de scie
Principe de fonctionnement
La pièce peut obtenir une dureté et une résistance à l'usure élevées grâce à la trempe superficielle par chauffage à la flamme, améliorant ainsi les propriétés mécaniques de la pièce. Comme la vitesse de chauffage de la trempe à la flamme est très élevée, le grain d'austénite n'est pas facile à croître et à s'épaissir en peu de temps, la température de trempe à la flamme est donc beaucoup plus élevée que la trempe ordinaire. Pour obtenir une couche durcie plus légère, on peut utiliser une vitesse de trempe plus rapide, la température de chauffage pour prendre la limite supérieure ou prendre la limite inférieure au contraire. La dureté et la profondeur de durcissement de la trempe à la flamme dépendent du rapport de mélange des gaz et du temps de chauffage.
Processus de fonctionnement
L'oxygène liquide et le propane sont convertis en gaz et acheminés vers le générateur de flamme au moyen d'un vaporisateur. Le générateur de flamme est monté sur un rail mobile et ajuste la position du générateur de flamme en fonction de l'épaisseur et du diamètre de la lame de scie. Après le positionnement, démarrez l'entraînement de l'arbre principal pour faire tourner la pièce, puis l'allumage, ouvrez l'eau de refroidissement de la pièce, ajustez la flamme en ajustant la proportion de gaz d'entrée du générateur de flamme, observez la profondeur de chauffage de la pièce, ouvrez l'eau de refroidissement de trempe après avoir atteint les exigences.
Application et caractéristiques
Pour le traitement thermique des pointes de dents de lames de scie de diamètres 1000-2000 mm,
Épaisseur : 8 -16 mm avec trempe à la flamme
Structure extrêmement robuste pour un fonctionnement durable et sans problème avec des exigences de maintenance minimales grâce à un bâti de machine robuste fabriqué en tant qu'ensemble soudé.
La conception unique du brûleur garantit un échauffement fiable de la pointe de la dent à l'endroit avec une excellente visibilité du processus de conversion
Usinage rapide de la lame de scie grâce à des vitesses de cycle et d'avance élevées
Empêche de manière fiable la trempe superficielle des gorges des dents et assure des résultats de durcissement reproductibles et élevés (substantiellement supérieurs au processus de trempe par induction)
Spécifications techniques
| Modèle | EFCH-2000 |
| Diamètre extérieur de la lame (mm) | Ф1000-Ф2000 |
| Plage de dureté | HRC30-HRC60 |
| Taille maximale de la lame (diamètre extérieur * épaisseur) | 2000*15.5 |
| Hauteur du centre de la broche au-dessus du sol (mm) | 1450 |
| Pression de service de l'oxygène (MPa) | 3 |
| Pression de service du propane (MPa) | 2.5 |
| Pression de service du compresseur d'air (MPa) | 0.3 |
| Tension de fonctionnement (V) | AC 380V/50Hz 3 phases |
| Puissance du moteur du centre de la broche (kW) | 2.0 |
| Puissance du moteur de translation (kW) | 0.75 |
| Puissance de la pompe (kW) | 1.5 |
| Puissance totale (kW) | 4.05 |
| Poids (environ) (T) | 1.6 |
| Taille (LxlxH) (mm) | 2900*2020*1050 |
Remarque : Les données techniques seront modifiées en fonction de la conception finale.
ÉTENDUE DE LA FOURNITURE
| Machine principale | 1 ensemble |
|
Distance de translation 800 mm Engrenage et crémaillère d'entraînement de translation |
|
| Générateur de flamme (appareil) | 1 pc |
| Réservoir de refroidissement | 1 pc |
| Ressort d'eau | 2 ensembles |
| Compresseur d'air | 1 ensemble |
| Armoire de commande électrique | 1 ensemble |
