| Lieu d'origine: | Chine |
| Nom de marque: | EFFEMAX |
| Certification: | No |
| Numéro de modèle: | Automatique |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | 10000-30000USD/SET |

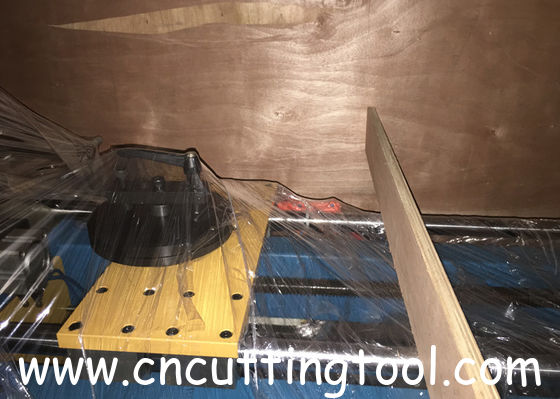

| Détails d'emballage: | étui en bois sans fumigation |
| Délai de livraison: | 25 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 ensembles/m2 |
| Diamètre: | 800 à 2200 mm | Application du projet: | segment de diamants de soudage |
|---|---|---|---|
| Le type: | Automatique | le moteur de rotation: | Moteur |

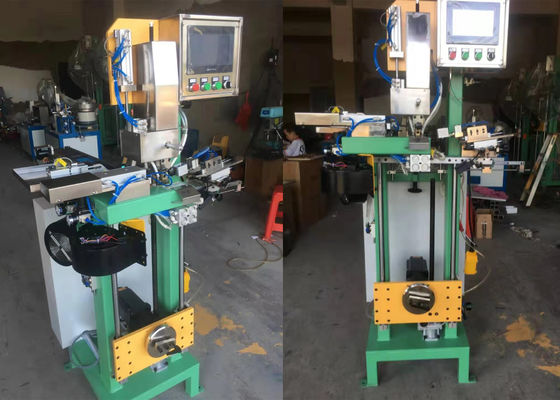

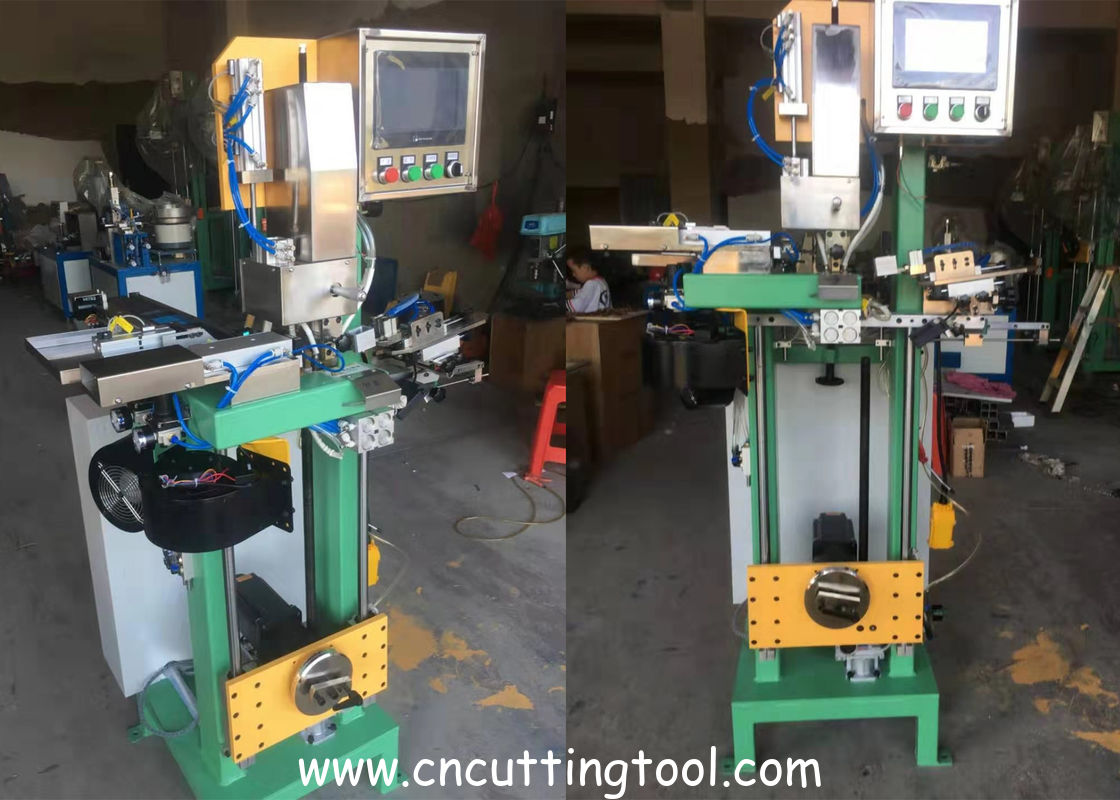

Machine automatique de brasage à haute fréquence à induction de segments de diamants
Cette machine de soudage automatique est principalement utilisée pour souder des segments sur une dent de noyau en acier diamanté avec un diamètre de 800 à 2 200 mm.
Caractéristiques

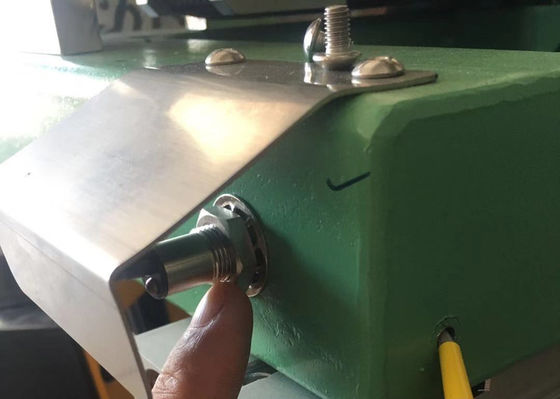

1.Rotation de la lame de scie par le moteur, positionnement de la dent de scie par l'interrupteur de détection photoélectrique, alarme automatique pour détection de défaut.
2.Réglable pour les segments R/F, L/T, temps de soudage, temps de refroidissement, nombre de dents de soudage, saut de soudage selon la demande réelle.

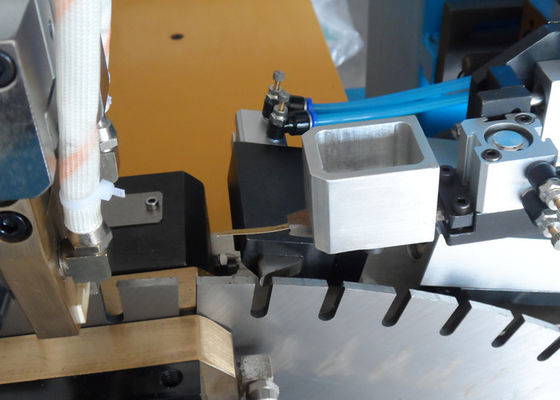

3.Soldeuse automatique, segments d'alimentation, flux de brossage, positionnement avec une grande précision

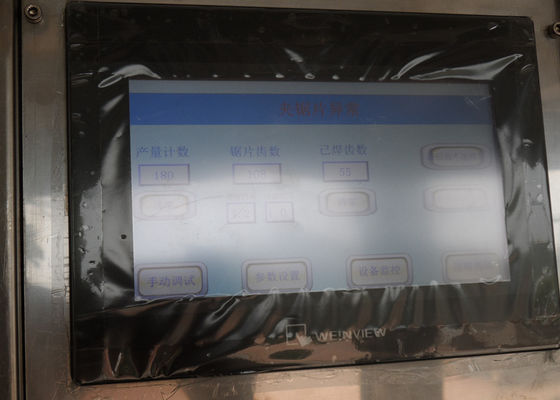

Avec contrôle à écran tactile et fonctionnement HMI
Facile à utiliser et à entretenir
Appliquer pour les segments de soudage pour la lame de scie de coupe de pierre
Procédure
Le processus de brasage par induction électrique est montré et expliqué en regardant la machine en action qui automatise certaines parties de ce processus,avec l'aide d'une pression manuelle des boutons au bon moment et l'ajout manuel des matériaux nécessaires pour le brasage de la lame de diamant à compléterLes lames de diamant sont utilisées pour couper des matériaux particulièrement difficiles à découper, tels que la pierre, le béton ou l'asphalte.Les segments finissent par s'user avec une utilisation intensive et doivent ensuite être remplacés pour rendre la lame efficace à nouveau pour couper des matériaux dursCette vidéo montre le processus de soudure de nouveaux segments de diamants autour du bord extérieur d'une grande lame.
Après l'avoir dépouillé, le nettoyer avec un ponceur à air, il est important que la surface soit propre lors de la soudure afin que tout va adhérer à elle, maintenant il va passer par le cycle de chaleur, 24 secondes,Le segment devient rouge., pas il passe par le cycle de refroidissement, l'indexateur, serrer la lame, puis il passera par le cycle à nouveau, ajouter flux, soude ne va pas coller sans le flux, placement segment,chauffage des deux côtés en même temps, mettre moins de chaleur sur la lame, bonne consistance pour le segment, perte minimale de segment.
Spécification
| Nom | Unité | Données |
| Diamètre de soudage | mm | Φ800 à 2200 |
| Tolérance à la verticalité du soudage | mm | ± 0.03 |
| Capacité de soudage | PC/h | 180 à 460 |
| Pression de l'air | MPA | 0.6 |
| Pression hydraulique | MPA | 0.2 |
| Le pouvoir | Le | 1400 |
| Consommation d'eau | M3/h | 1.5 |
| Voltage | V | 220 V/50 Hz |
| Le poids | en kg | 320 |
|
Taille |
mm | Le montant de la taxe est calculé en fonction de la valeur de la taxe. |

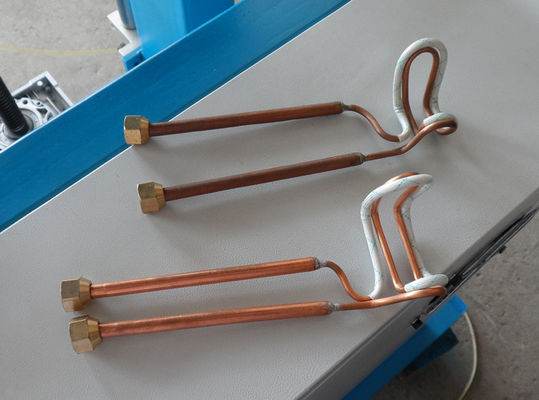

Chauffage par induction à haute fréquence
Caractéristiques
Option de tension haute fréquence: 220V, 380V, 415V, 440V
Fréquence de fonctionnement de suivi automatique, bonne adaptabilité à l'inducteur
Faible fréquence de fonctionnement et puissance élevée, bonne perméabilité thermique
Avec fonction de protection contre la surtension, le sur courant, la surchauffe, le manque d'eau, le manque de phase, etc.
Spécification
| Nom | Données |
| Voltage | 220 V/50 Hz |
| Plage de tension de travail | Pour les véhicules à moteur électrique |
| Puissance de sortie | 20 kW |
| Puissance de vibration maximale | Plus que et égal à 20 kW |
| Fréquence de vibration | 50 à 150 kHz |
| Efficacité | 90% |
| Débit d'eau de refroidissement | 5 L/min (0,2 Mpa) |
| Pression de l'eau de refroidissement | 0.2-0.3Mpa |
| Point de protection de la température de l'eau | 50 degrés |
| Dimension | 460 x 190 x 380 |
| Durée de charge | 100% du produit |
