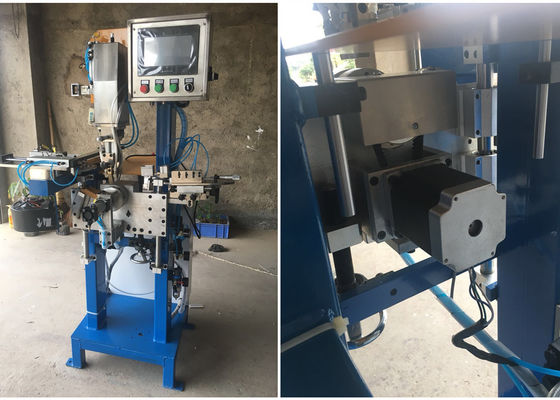

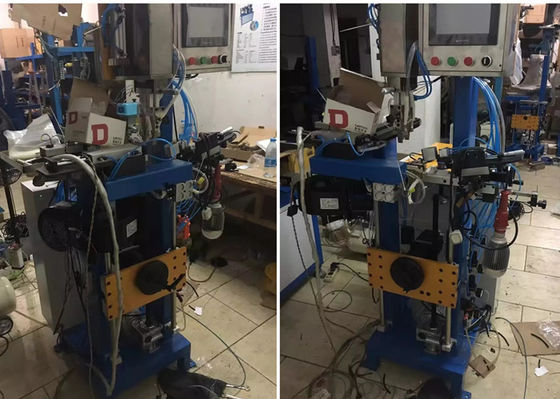

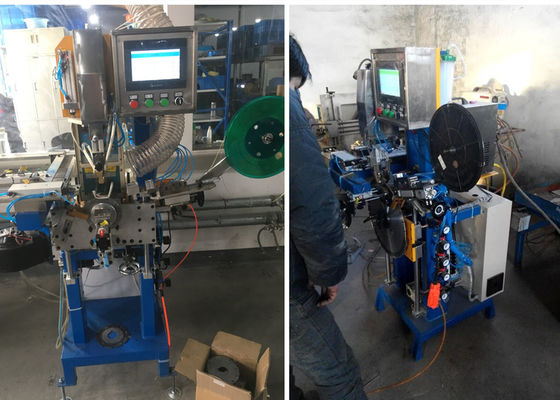

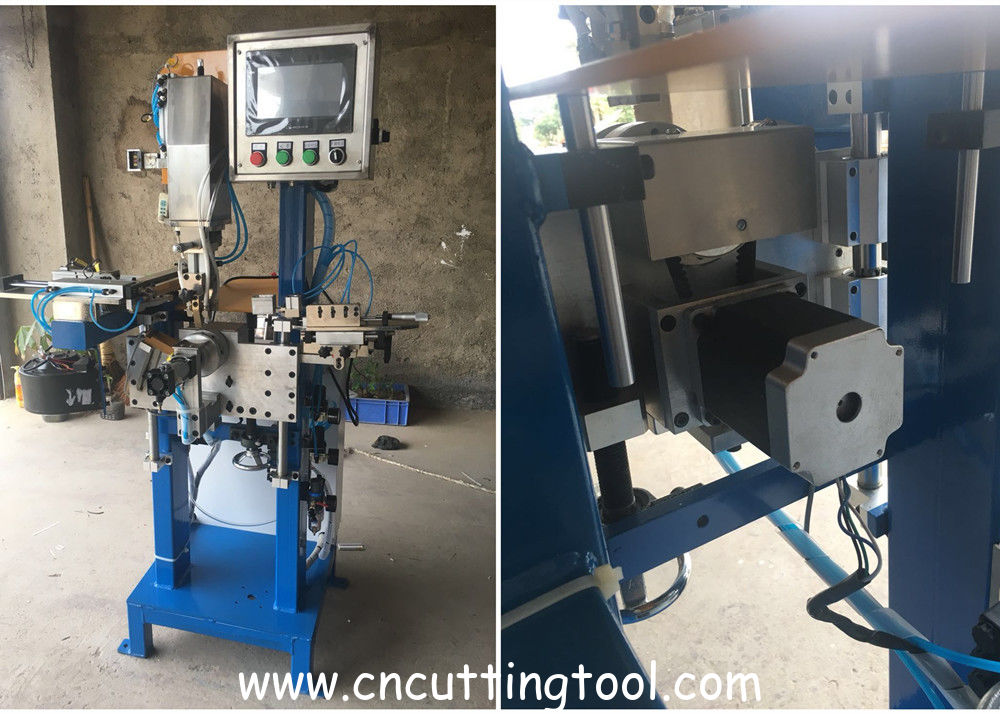

Machine à souder automatique à haute fréquence à moteur à commande PLC

Machine de brasage automatique haute fréquence à entraînement de moteur à commande PLC

Cette machine utilise un contrôle à écran tactile et une opération IHM, contrôle automatiquement le temps de soudure, équipée d'un système de détection photoélectrique de réservoir, positionnement et rotation du corps de la lame de scie et alimentation du segment et du fil automatiquement, positionnement de haute précision, alimentation du fil une seconde fois pour la dernière dent afin d'assurer la résistance de la soudure. Ventilateurs indépendants bilatéraux pour améliorer la vitesse de refroidissement, affichage automatique des alarmes pour faciliter le dépannage. Elle peut effectuer le processus de soudure automatiquement et est facile à utiliser.

Caractéristiques

Centrage automatique du segment et du disque de scie

Configurer un système photoélectrique de réservoir d'eau, positionnement automatique de la lame de scie et alarme automatique en cas de dysfonctionnement

Réglable pour les segments R/F, les segments L/T, le temps de brasage, le temps de refroidissement, le nombre de dents de brasage, le brasage sauté en fonction de la demande réelle.

Alimentation automatique de la brasure, brossage du flux, centrage automatique, au dernier segment, il alimentera la brasure deux fois pour assurer la résistance de brasage des dents d'extrémité

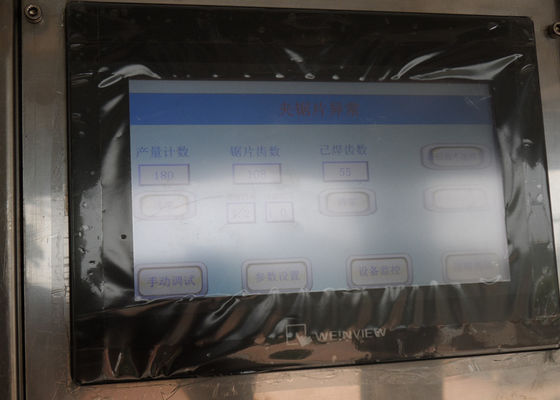

Avec contrôle à écran tactile et opération IHM

Facile à utiliser et à entretenir

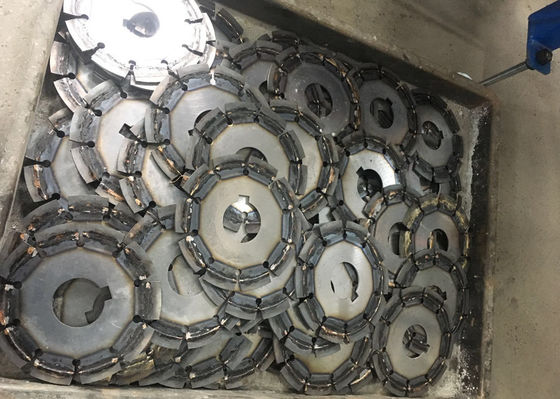

Applicable pour le brasage de segments pour lames de scie à découper la pierre

Processus de travail

Le processus de brasage par induction électrique est montré et expliqué tout en regardant la machine en action qui automatise certaines parties de ce processus, à l'aide de l'appui manuel sur des boutons au bon moment et de l'ajout manuel des matériaux nécessaires pour que le brasage de la lame diamantée soit terminé. Les lames diamantées sont utilisées pour couper des matériaux particulièrement difficiles à couper, tels que la pierre, le béton ou l'asphalte. Les segments finissent par s'user avec une utilisation intensive et doivent ensuite être remplacés pour que la lame soit à nouveau efficace pour couper des matériaux durs. Cette vidéo montre le processus de soudure de nouveaux segments diamantés autour du bord extérieur d'une grande lame.

Après l'avoir décapé, il sera nettoyé avec une ponceuse pneumatique, il est important que la surface soit propre lors de la soudure afin que tout s'y lie, maintenant il passera par le cycle de chauffage, 24 secondes, le segment devient rouge, maintenant il passe par le cycle de refroidissement, l'indexeur, serre la lame, puis il passera à nouveau par le cycle, ajoute du flux, la brasure ne collera pas sans le flux, en plaçant le segment, en chauffant les deux côtés en même temps, mettez moins de chaleur sur la lame, bonne consistance pour le segment, perte de segment minimale.

Spécification

Remarque : cette machine n'inclut pas le chauffage par induction haute fréquence, le compresseur d'air et la pompe à eau

Chauffage par induction haute fréquence

Caractéristiques

Option de tension haute fréquence : 220V, 380V, 415V, 440V

Suivi automatique de la fréquence de fonctionnement, bonne adaptabilité à l'inducteur

Basse fréquence de fonctionnement et haute puissance, bonne perméabilité thermique

Avec fonction de protection contre les surtensions, les surintensités, la surchauffe, le manque d'eau, le manque de phase, etc.

Spécification
