| Lieu d'origine: | Chine |
| Nom de marque: | EFFEMAX |
| Certification: | No |
| Numéro de modèle: | ZXMC |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | USD20000/set |
| Détails d'emballage: | Caisse en bois navigable |
| Délai de livraison: | 30 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 20 ensembles par mois |
| Application: | aiguisage et re-moulinage des dents de scie | Range de la lame de scie: | 1000-2200 mm |
|---|---|---|---|
| Type de lame de scie: | Saw chaud et lame de scie à friction |

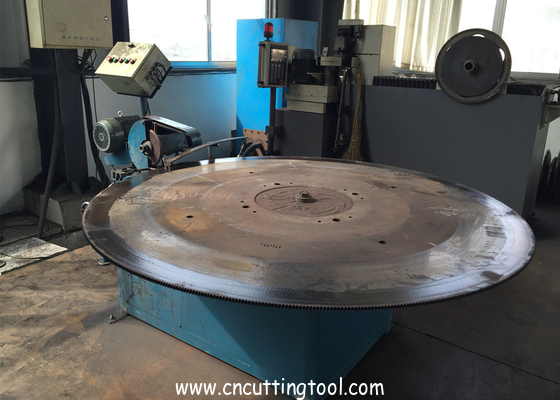

Machine d'affûtage automatique pour le meulage des dents de scie circulaire métallique
Description
La machine d'affûtage de lames de scie à haute efficacité est une nouvelle génération de machine de meulage à haute efficacité développée indépendamment sur la base de nombreuses années d'expérience sur le terrain et combinée à une technologie étrangère de pointe. Deux caractéristiques : haute efficacité et précision. L'équipement peut répondre aux exigences de réparation des lames de scie utilisées dans les lignes de production de barres et de profilés en acier.

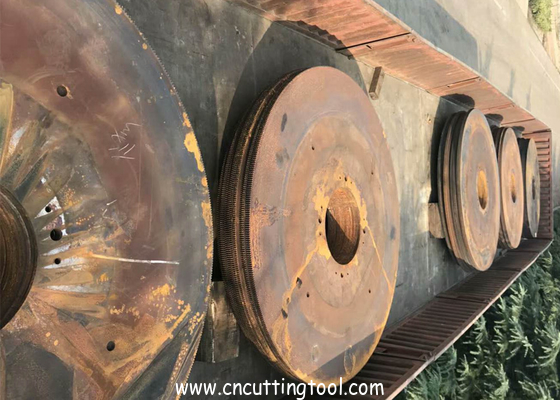

Domaine d'application : fabrication de lames de scie, réaffûtage et réparation de lames de scie en aciéries, réaffûtage et réparation de tubes et tuyaux en acier.
Paramètre
| Nom | Données |
| Plage de diamètre de la lame de scie | 1000-2200mm |
| Épaisseur de la lame de scie | 6-18mm |
| Tension d'alimentation | AC380V/50Hz |
| Source d'air | 0.5-0.9Mpa |
| Pression de la source d'air | 0.5-1.0Mpa |
| Pression de service | 0.6Mpa |
| Puissance du moteur | 4 KW |
| Puissance de contrôle | 0.5KW |
| Vitesse de meulage | 15-25 dents |
| Diamètre de la meule | 250mm |
| Taille de la machine principale | 2200x1400x1150mm |
| Taille de l'armoire électrique | 1100x540x300mm |
Veuillez fournir le diamètre de la lame, le trou central (alésage), le nombre de dents, la profondeur des dents,
le pas et d'autres données avant de faire une demande.

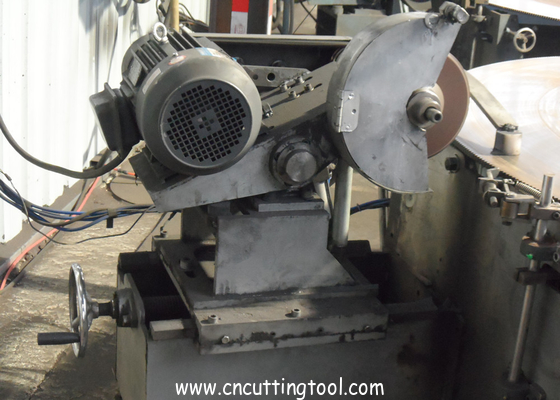

La meule se déplace dans la direction verticale
Nouveau mode de meulage : la force axiale générée par la meule est compensée par le roulement sous la lame de scie, à ce moment, la tige de poussée appuie contre les dents de scie, en raison du frottement du presseur, les dents de scie ne sont pas faciles à générer un balancement, la précision de meulage est améliorée en conséquence.
Avantages
Contrôle de l'entraînement
Le poussoir de dents de scie et l'action d'alimentation de la meule sont contrôlés respectivement par un cylindre, la dent de scie peut être meulée une fois en place, ce qui améliore considérablement l'efficacité du réaffûtage des dents de scie.
Comme la course d'alimentation de la meule est réglable (pour réduire la course non effective), en raison de la poussée des dents et de la vitesse d'alimentation de la meule réglable (pour réduire le temps de meulage non effectif), le temps de meulage effectif de l'ensemble du cycle de travail est de 60 % à 80 %
Nouveau mode de meulage : la force axiale générée par la meule est compensée par le roulement sous la lame de scie, à ce moment, la tige de poussée appuie contre les dents de scie, en raison du frottement du presseur, les dents de scie ne sont pas faciles à générer un balancement, la précision de meulage est améliorée en conséquence.
Contrôle électrique
La machine ne démarrera pas si la position de la meule n'est pas correcte, l'opérateur peut ajuster le pas et la position des dents de scie, puis démarrer la meule. Avec quatre ensembles de capteurs de position, il est possible de détecter la position de la meule et de la tige de poussée des dents de scie. Le nombre de dents de scie peut être réglé et la machine s'arrêtera de fonctionner après le meulage comme défini, et il y a une alarme sonore et lumineuse. La quantité de lames de scie réparées peut être accumulée. La vitesse de meulage peut être ajustée en fonction du diamètre de la lame de scie, du profil des dents et de la profondeur des dents.

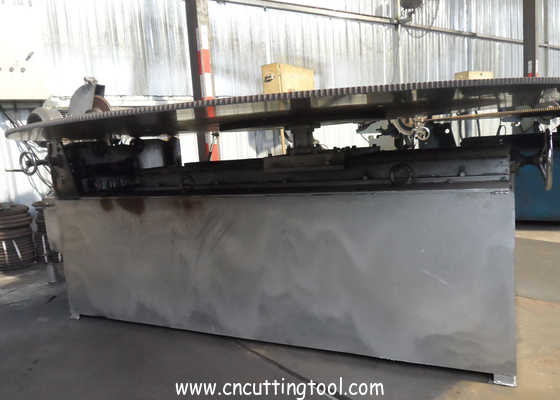

Structure de la machine
