| Lieu d'origine: | Chine |
| Nom de marque: | EFFEMAX |
| Certification: | No |
| Numéro de modèle: | CJCH |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | USD9000-12000/set |

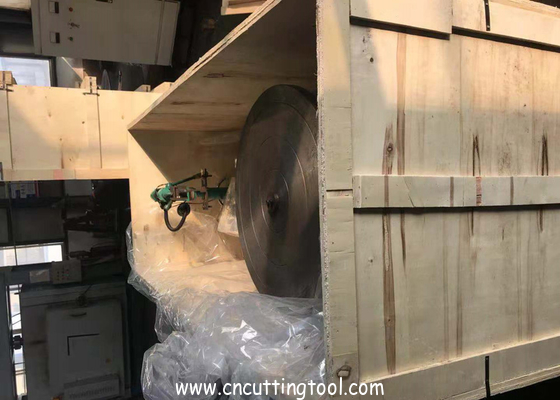

| Détails d'emballage: | Caisse en bois navigable |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 20 ensembles par mois |
| réparation des dents: | Graphite électrode | Application: | Réparation des dents de scie |
|---|---|---|---|
| taille de la lame scieuse: | 1000-2200 mm |
Machine de durcissement des électrodes des dents de scie à lame de scie circulaire, machine de réparation des dents de scie
Condition
Utilisation : S'applique pour augmenter la dureté des dents en durcissant les dents de la lame de scie circulaire
Diamètre extérieur maximal de la lame de scie : 1 500 mm-2 200 mm
Alimentation : CA 380 V triphasé, 50 Hz
Aperçu

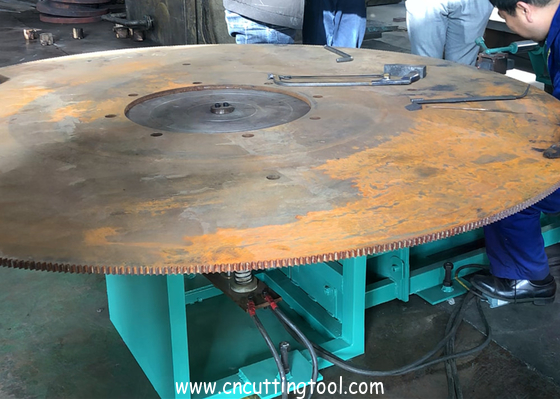

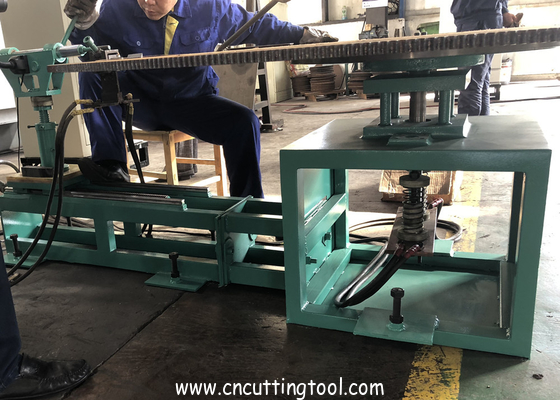

La machine de durcissement des pointes de dents de scie est composée d'une plateforme rotative pour lames de scie (plateau de lame de scie), d'un mécanisme de réglage de l'alimentation en électrodes de carbone et d'une armoire de transformateur. Principe de fonctionnement : utilisation du principe du chauffage par contact électrique, les électrodes en graphite (carbone) entrent en contact avec la pointe de la dent de scie, sont mises sous tension et chauffées à 780 °C, puis refroidies à l'air ambiant, ce qui entraîne la trempe de la pointe de la dent et augmente sa dureté à HRC 55-65.
Pour le traitement thermique des pointes de dents de scies de diamètres 1 100-2 200 mm
Structure de soudure extrêmement durable pour un fonctionnement durable et sans problème avec des exigences de maintenance minimales, l'ensemble du système est uniquement contrôlé par l'électricité, pas de bouteille d'eau et de gaz (supérieur au durcissement à la flamme), réglages et fonctionnement faciles sans compétences particulières requises.

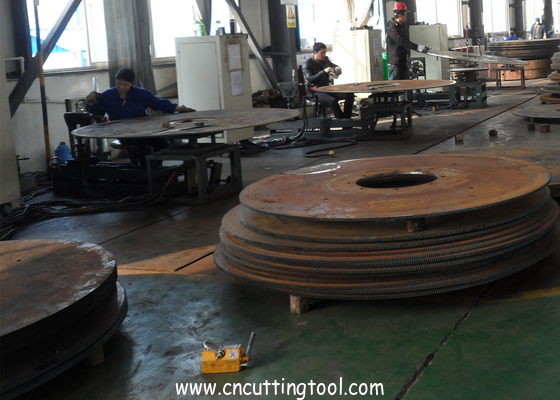

Application : la machine de durcissement des pointes de dents de scie est appliquée à la réparation des lames de scie circulaires, elle pourrait prolonger la durée de vie des lames de scie circulaires et réduire les coûts de production, un seul travailleur formé pourrait terminer le processus de durcissement, elle est largement utilisée par les centres de réparation d'outils et les usines sidérurgiques.
Mode d'emploi

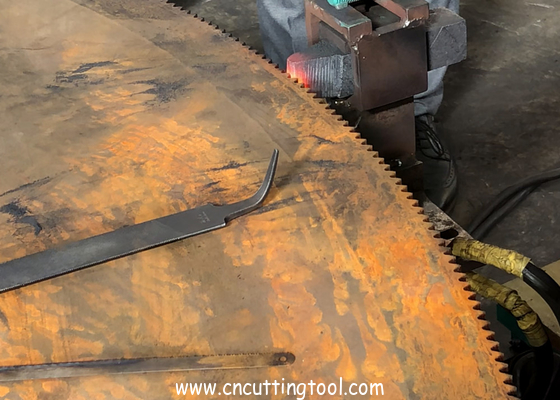

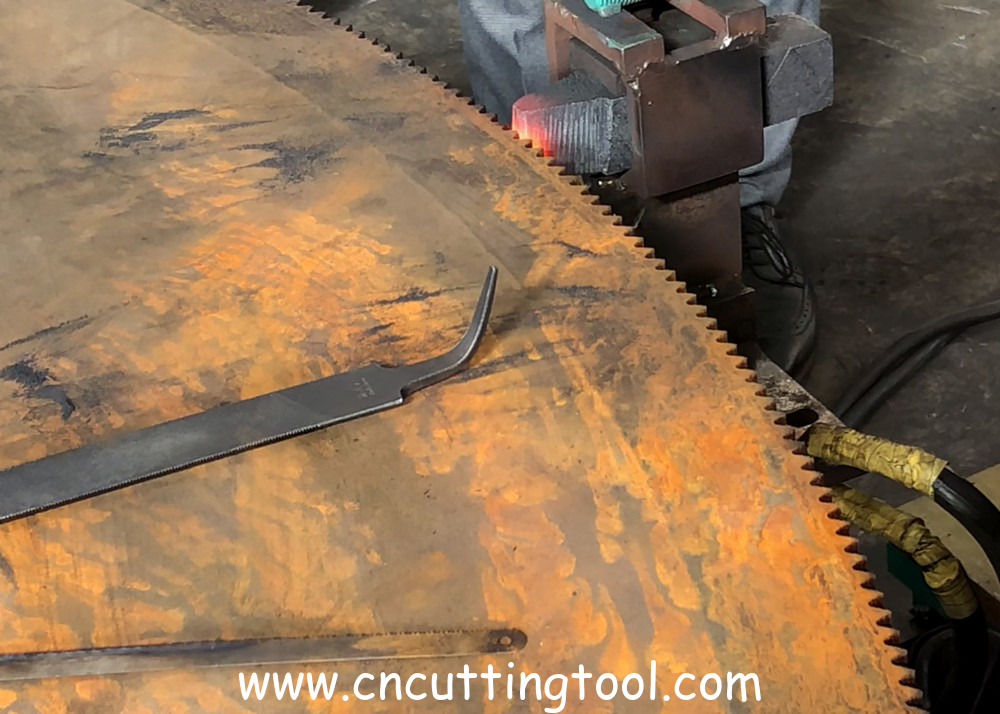

Lors du fonctionnement, la lame de scie est placée sur la table rotative, en ajustant le contact entre l'électrode de travail et la pointe de la dent de la lame de scie ; en appuyant sur l'interrupteur à pédale, la pointe de la dent de la lame de scie est chauffée par le courant électrique. Après 3 à 5 secondes de mise sous tension, la pointe de la dent de la lame de scie atteint la température de trempe de 750 à 800 °C, la profondeur de trempe est de 1/3 de la hauteur de la dent de scie, puis retire l'électrode, arrête le chauffage de la pointe de la dent de la lame de scie, et la pointe de la dent de la lame de scie est chauffée. La pointe de la lame est refroidie à l'air pour atteindre l'objectif de trempe. Faites tourner la lame de scie pour terminer la dent de scie suivante jusqu'à ce qu'elle soit terminée.
Spécification
| Nom | Données |
| Plage de diamètre de la lame de scie | Inférieur ou égal à 2 200 mm |
| Tension d'alimentation | CA 380 V 50 Hz |
| Tension de sortie | Inférieur à 12 V |
| Lampe de travail | 35 W/CA 24 V |
| Taille de l'électrode en graphite | 150x35x35 mm |
| Puissance | 20 kVA |
| Taille de la machine principale | 2 080x700x800 mm |

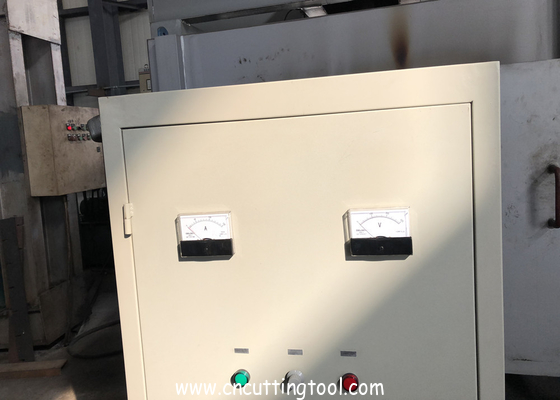

| Taille de l'armoire électrique | 1 100x500x480 mm |
Remarque : l'utilisateur doit fournir les conditions d'utilisation et la plage de diamètres pour le durcissement
Exigences de lubrification pour les pièces mobiles/rotatives des machines de durcissement par résistance.
| Nom des pièces | Intervalle de temps de lubrification | Méthode de lubrification | Remarque |
| Barre de cuivre | Une fois par mois | Enlever le nodule, toucher la pâte conductrice | |
| Manchon coulissant | Deux fois par semaine | Graisse lubrifiante | |
| Crémaillère | Deux fois par semaine | Graisse lubrifiante |
| Nom | Données |
| Plage de diamètre de la lame de scie | Inférieur ou égal à 1 800 mm |
| Tension d'alimentation | CA 380 V 50 Hz |
| Tension de sortie | Inférieur à 12 V |
| Lampe de travail | 35 W/CA 24 V |
| Taille de l'électrode en graphite | 150x35x35 mm |
| Puissance | 20 kVA |
| Taille de la machine principale | 2 080x700x800 mm |
| Taille de l'armoire électrique | 1 100x500x480 mm |
